[iIa] Leitz Naheinstellgerät NOOKY
 1
 1
15.04.20 11:52
Georg

BZF-Meister

15.04.20 11:52
Georg

BZF-Meister

[ iIa ] Leitz Naheinstellgerät NOOKY

Hallo,

mit diesem Gerät wird der mit dem Messsucher einstellbare Entfernungsbereich einer Leica 2 bis 3f erweitert auf etwa 92,5cm bis 45cm, das entspricht einem Abbildungsmaßstab von 1:17,5 bis 1:8.

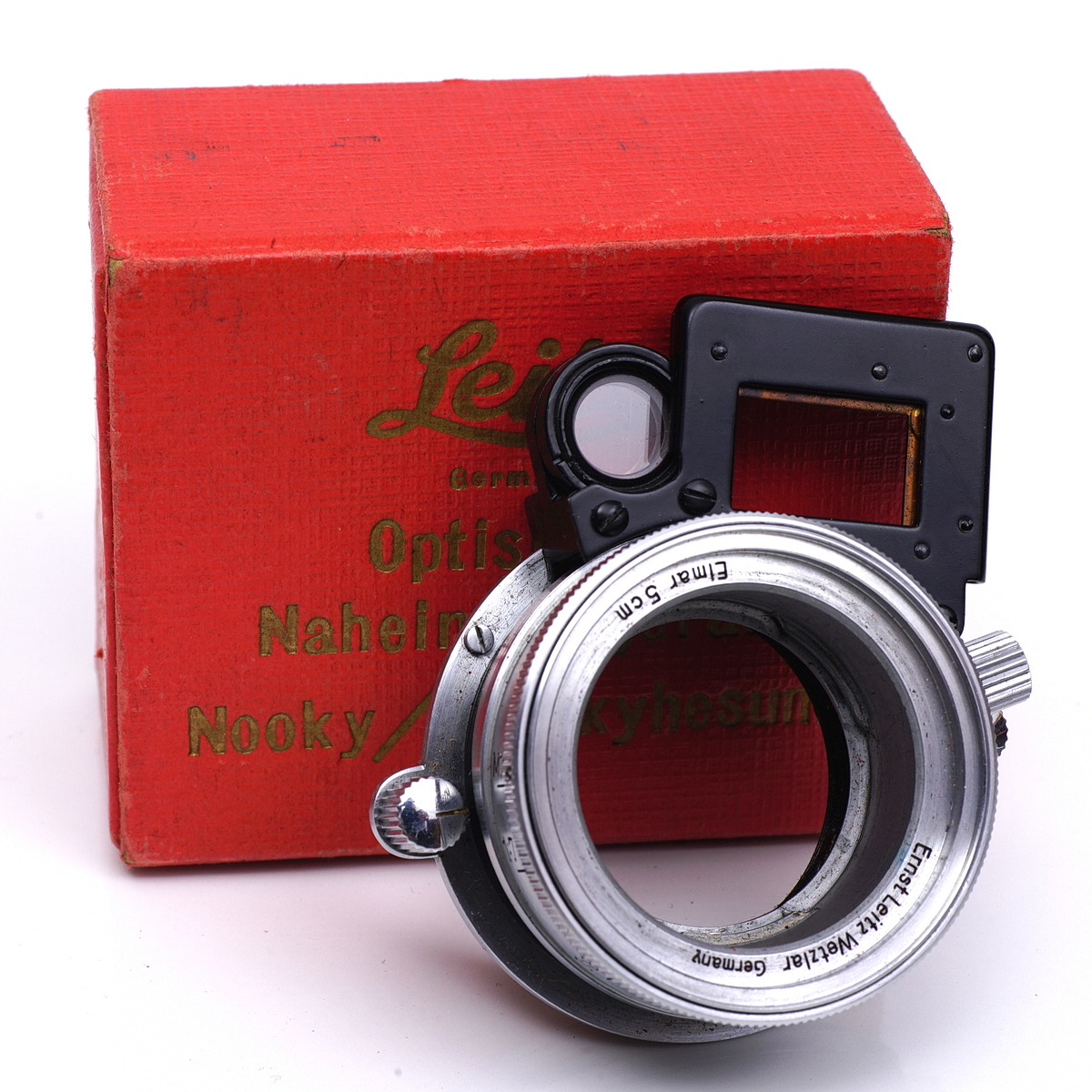

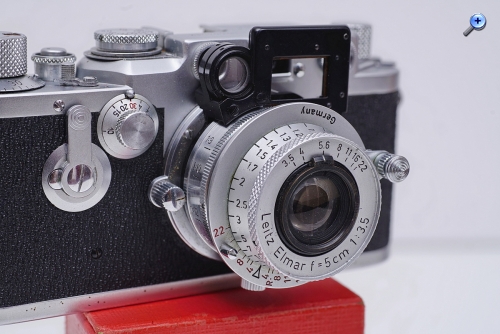

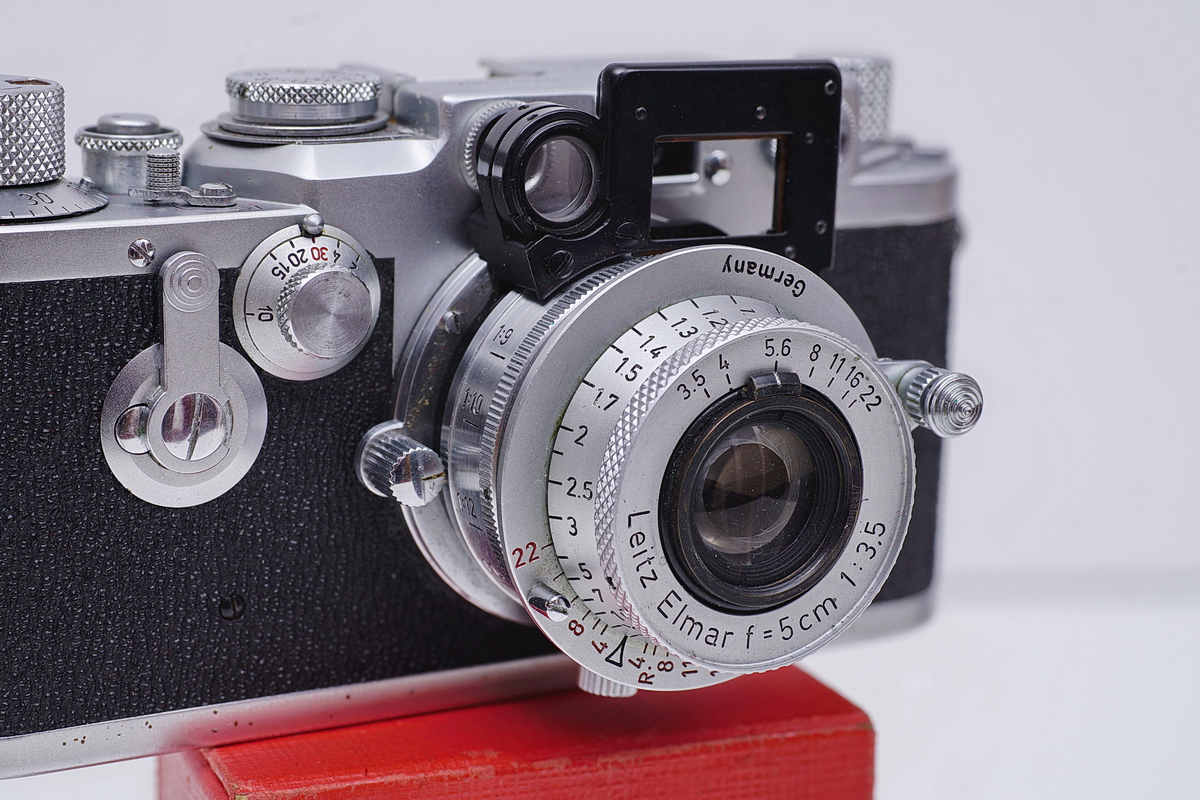

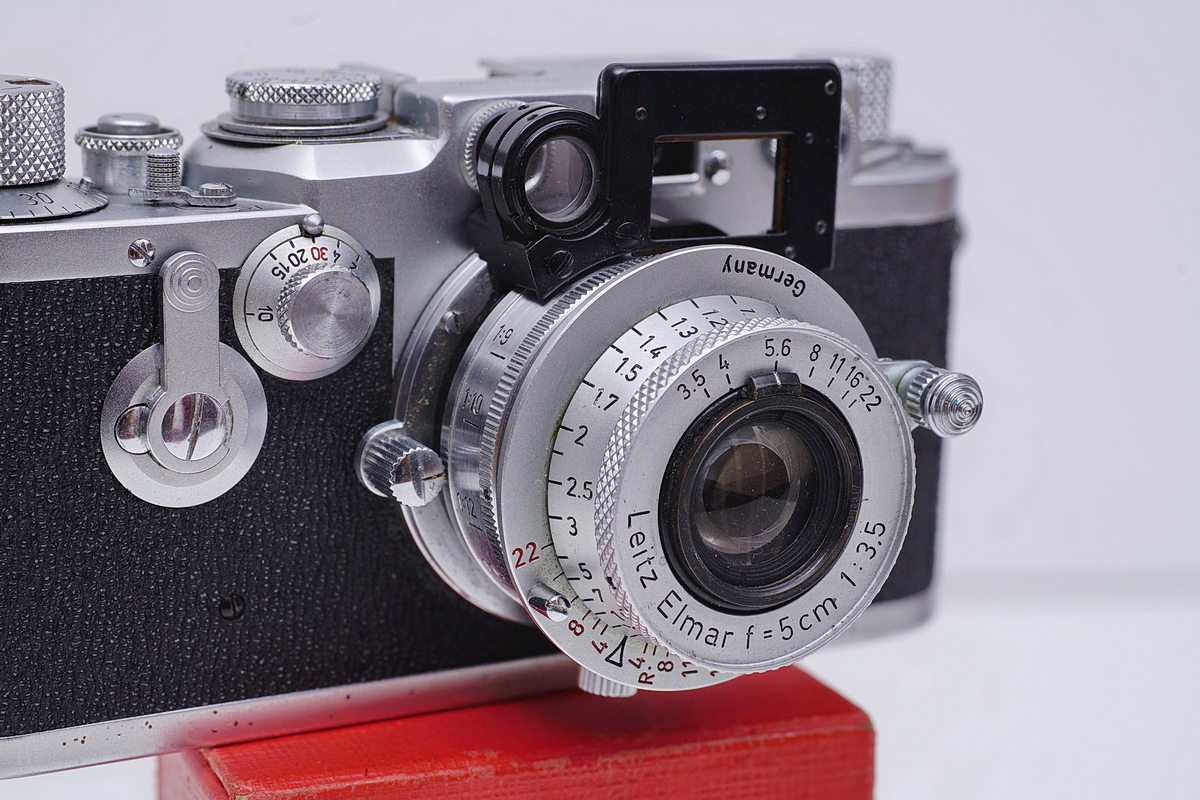

Das Gerät NOOKY wird an die Leica geschraubt, das Elmar 5cm aber nicht mit dem Schraubgewinde, sondern mit dem Bajonett des Linsenrohrs an NOOKY befestigt.
Der Parallaxenausgleich erfolgt durch 2 Schneiden vor dem Sucher.
(Angeboten wurde das Gerät von 1933 bis 1960)

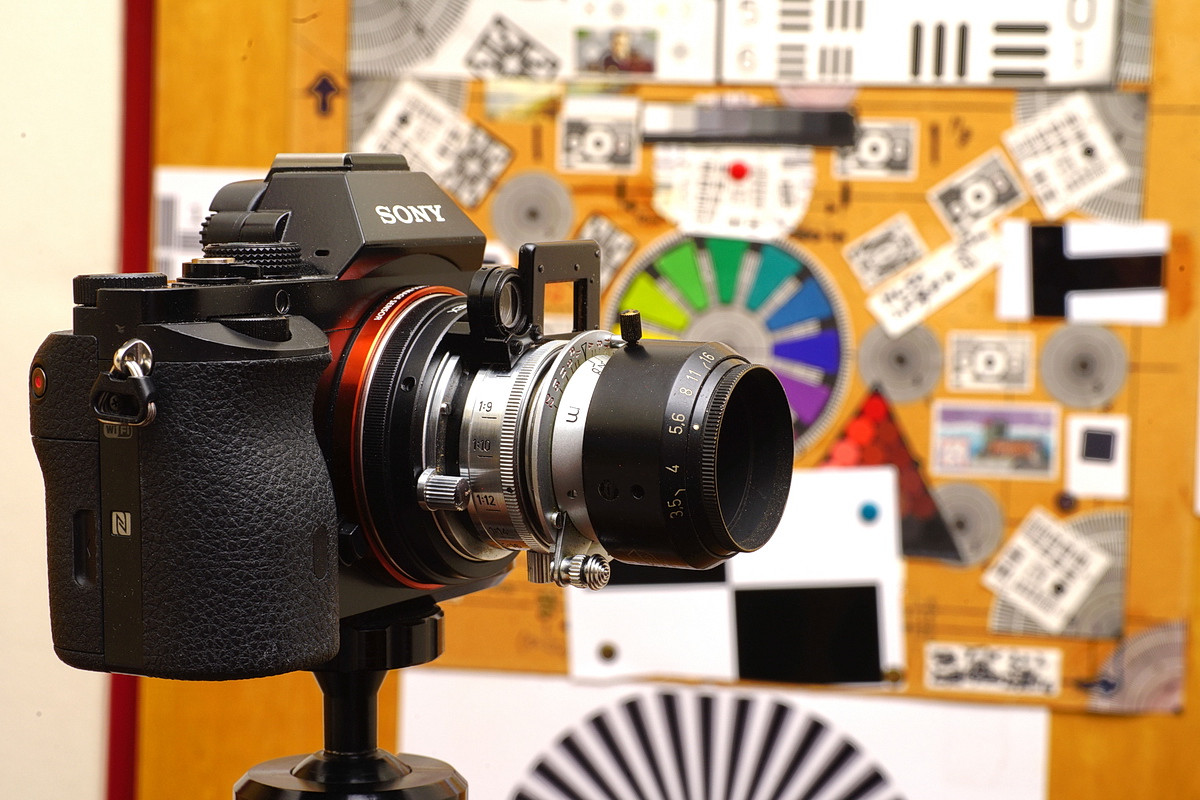

Um die Abbildungsqualität zu testen habe ich das NOOKY + Elmar an einer Sony A7 befestigt und beim ABM 1:10 Testfotos gemacht.





Für ein 6 MPixel Bild ist die Qualität sehr gut. In Bildmitte ist das Elmar aus dem Jahr 1936 so "scharf" wie ein modernes Objektiv, in den Bildecken erreicht es erst bei Blendenwerten 8 bis 11 sehr gute Werte.

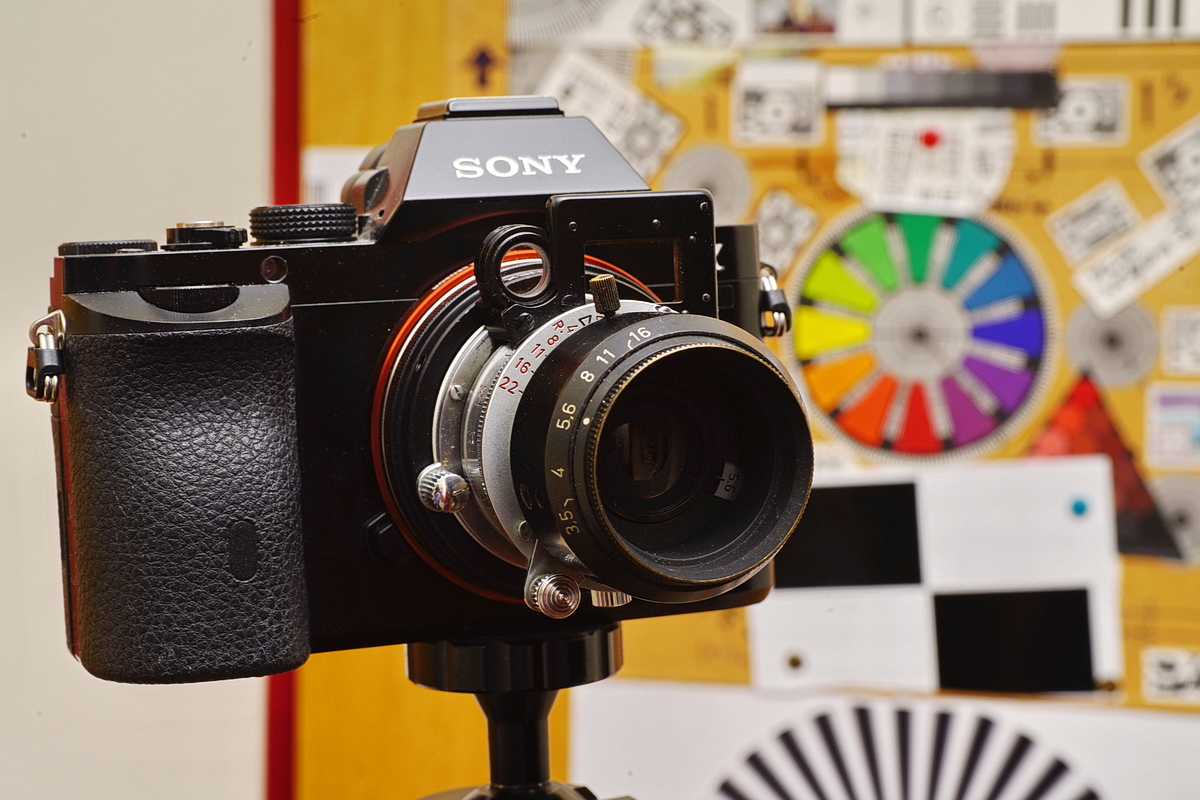

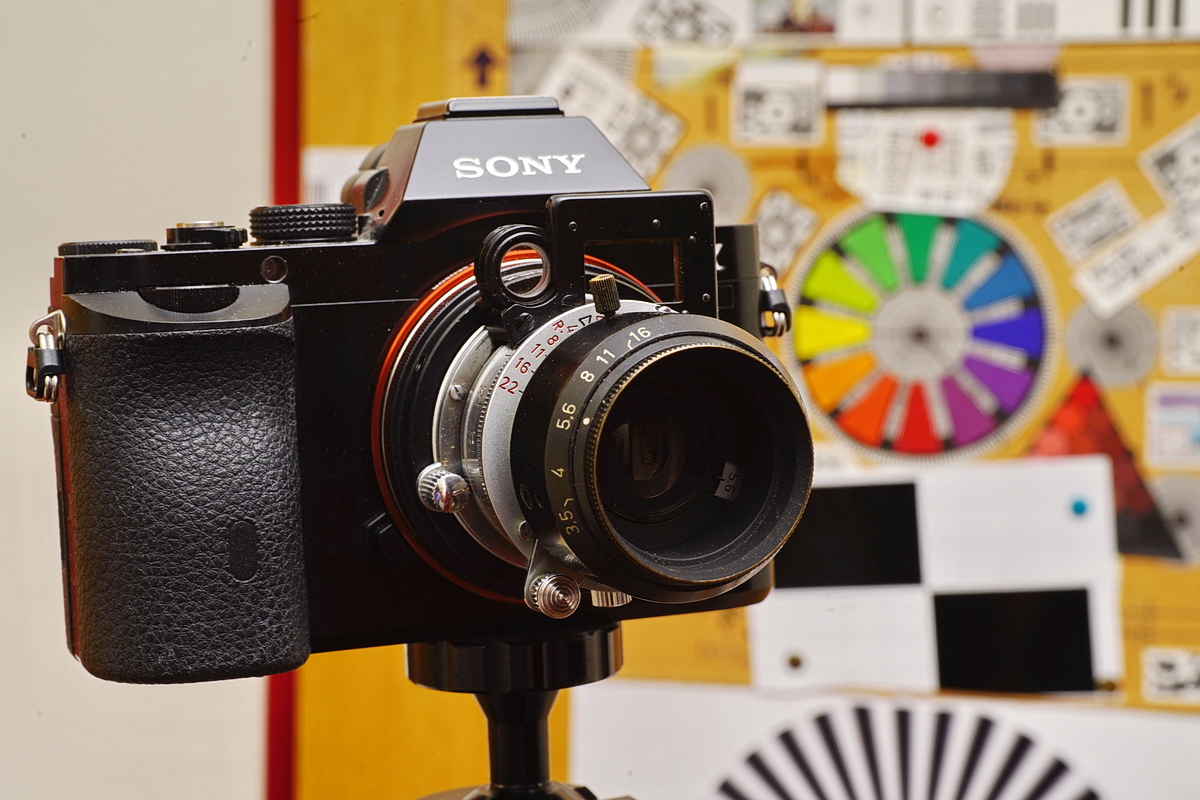

Die auf den Bildern 3 und 4 sichtbare schwarze Sonnenblende ermöglicht übrigens die schnelle Verstellung der Objektivblende beim Elmar 5cm/3,5. Bei Leitz findet man sie unter der Bezeichnung VOOLA.

Gruß,
Georg

Zuletzt bearbeitet am 15.04.20 12:18

Datei-Anhänge
b-NOOKY-1.JPG b-NOOKY-1.JPG (188x)

Mime-Type: image/jpeg, 625 kB

b-NOOKY-2.JPG b-NOOKY-2.JPG (171x)

Mime-Type: image/jpeg, 463 kB

b-NOOKY-3.JPG b-NOOKY-3.JPG (188x)

Mime-Type: image/jpeg, 463 kB

b-NOOKY-4.JPG b-NOOKY-4.JPG (156x)

Mime-Type: image/jpeg, 435 kB
