[iA / iIa] Agfa Movector Record 16mm Projektor
 1
 1
22.10.08 11:38
Rainer

Administrator

22.10.08 11:38
Rainer

Administrator

[ iA / iIa ] Agfa Movector Record 16mm Projektor

Hallo zusammen,
der Projektor ist auch für Ozaphan-Film (Kalle-Verfahren) geeignet.

  • Hersteller: Agfa
  • Modell:Movector Record 16 mm
  • Baujahr: 1938?
  • Filmtyp: 16 mm (auch Ozaphan), einseite Zahnungsreihe
  • Maximale Filmlänge: Spulendurchmesser bis 24 cm?
  • Betriebsspannung: 110 / 220 Volt Wechselstrom
  • Lampen-Typ:110 Volt Osram 8200. 50 Watt. Bajonett, zentrierbar (Schraube an Vorderseite unter dem Objektiv (Bild 1).
    Das Lampengehäuse kann durch Drücken des kleinen Knopfes oben neben dem Lampengehäuse entfernt werden.
  • Objektiv: Agfa Apotar. F=5 cm
  • Antrieb: Motor
  • Bemerkung: Metall--Spiralen-Pesen. Geschwindigkeit variabel von Hand stellbar, für 110 und 220 getrennt. Drucktaster auf dem Geschwindigkeitsknopf beachten. Bildstand-Einraster. Rückspulung durch Wechsel der Spulen mit links-rechts-Verdrehung. Mit dem Drehknopf auf dem grossen Rundteil in der Mitte kann das saubere Eingreifen des Schrittschiebers justiert werden (Bild ). Die Kollektorkappen des Motors können getauscht werden (ganz links auf Bild 3).


Auf die richtige Position des Netzspannungswahlschalters achten! 220 Volt (für heutige 230 Volt eine leichte Überspannung

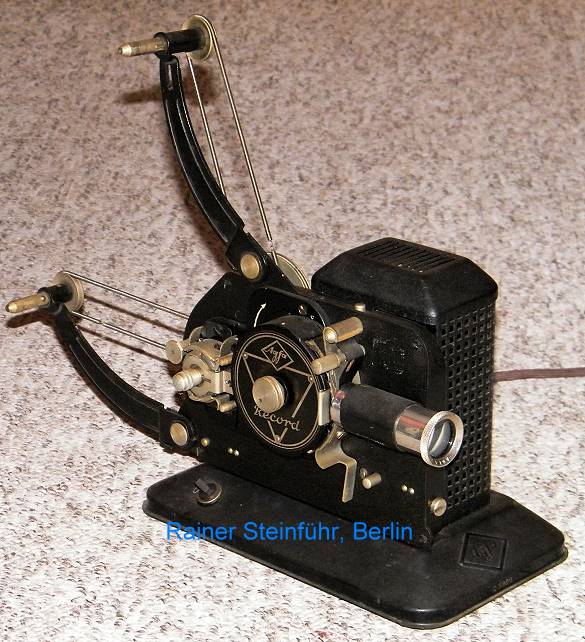

Bild 1

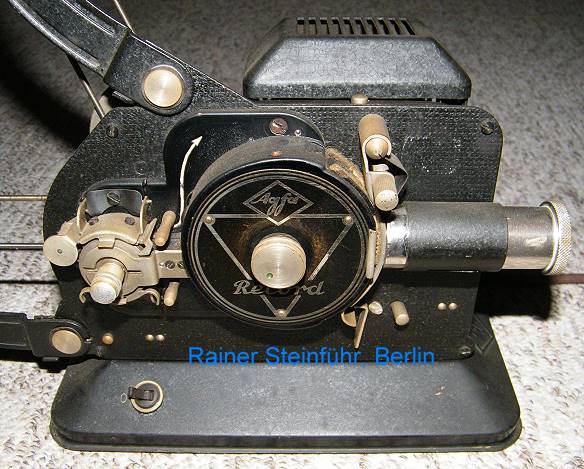

Bild 2

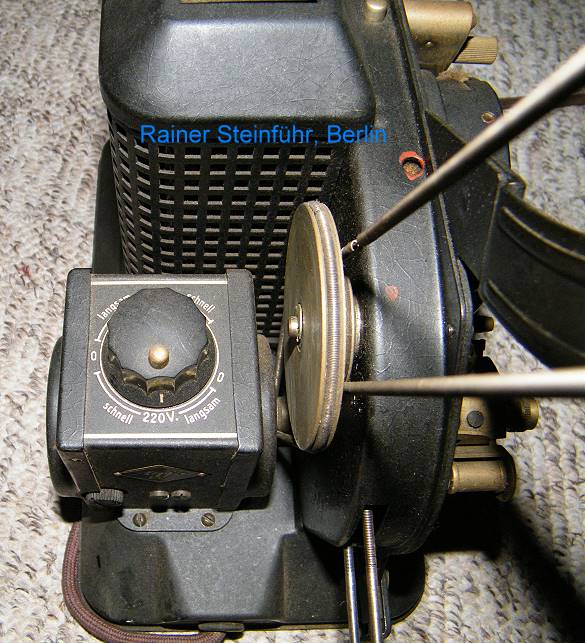

Bild 3


MFG Rainer

Möge die Belichtung immer kürzer als 1/30 Sekunde sein.
Aus Negativ wird Positiv.

Datei-Anhänge
agfa-record-1.jpg agfa-record-1.jpg (4484x)

Mime-Type: image/jpeg, 90 kB

agfa-record-2.jpg agfa-record-2.jpg (3983x)

Mime-Type: image/jpeg, 70 kB

agfa-record-3.jpg agfa-record-3.jpg (3659x)

Mime-Type: image/jpeg, 87 kB


Hinweise:

---> Urheberrechte 1: Keine Scans von Prospekten, Bedienungsanleitungen oder Buch/Zeitschriften-Artikeln hochladen.

---> Urheberrechte 2: Nur selbst aufgenommene Fotos hochladen. Keine Fotos auf und in fremden Grundstücken.

---> Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen mit genauer Quellenangabe.

---> Keine Fotos, auf denen Personen ohne deren schriftliche Genehmigung (DSGVO) erkennbar oder zuordenbar sind !

---> Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.

---> Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffzahl, die Bild-Anklicke direkt im Text werden nicht gezählt.


11.02.11 23:40
Thomas

BZF-Nutzer Stufe 1

11.02.11 23:40
Thomas

BZF-Nutzer Stufe 1

Re: Agfa Movector Record 16mm Projektor

Hallo,

Hab vor einigen Monaten einen Movector Record 16mm bei einem Flohmarkt gekauft. Weil ich noch einige Projekte zum fertigmachen hatte, stellte ich ihn ungetestet beiseite, vor einigen Wochen habe ich angefangen ihn zu reinigen und zu schmieren, dann bemerkte ich dass die Projektionslampe (osram 58.8075) defekt ist.
Ihre ist doch auch kaputt gegangen. Haben Sie für sich schon eine auftreiben können?

Liebe Grüße aus der Steiermark,
Thomas

12.02.11 09:41
Rainer

Administrator

12.02.11 09:41
Rainer

Administrator

Re: Agfa Movector Record 16mm Projektor

Hallo Thomas,

mir ist auch kein Ersatztyp bekannt.

MFG Rainer (Admin)

Möge die Belichtung immer kürzer als 1/30 Sekunde sein.
Aus Negativ wird Positiv.

13.06.14 11:26
derdirk

BZF-Einsteiger

13.06.14 11:26
derdirk

BZF-Einsteiger

Re: Agfa Movector Record 16mm Projektor

Hallo,

"Unklar ist noch die lösbare Aufsetz-Mutter auf den unteren Mit-Antriebsrad. Zur Synchronisation?"

Ich vermute es geht um die runde Mutter auf der Antriebsachse oberhalb des Lichtschalters.
Statt der Mutter kann hier eine Handkurbel angeschraubt werden. Es gab diesen Projektor auch in einer Ausführung ohne Motorteil. Ähnlich wie beim Ozaphan-Projektor konnte/musste dann eifrig gekurbelt werden.

Grüße,
DerDirk

Zuletzt bearbeitet am 13.06.14 11:27

08.12.16 00:44
gmaurok

BZF-Einsteiger

08.12.16 00:44
gmaurok

BZF-Einsteiger

Re: Agfa Movector Record 16mm Projektor

hello
i am searching the manual of this projector Agfa movector record.
thank you

Admin: Translation:
Hallo.
Ich suche die Bedienungsanleitung dieses Projektors Movector Record.
Danke.

08.12.16 18:13
derdirk

BZF-Einsteiger

08.12.16 18:13
derdirk

BZF-Einsteiger

Re: Agfa Movector Record 16mm Projektor

Hi,

see here:
http://www.kinobauer.de/agfa.html

Gruß,
DerDirk
