Siemens Spule mit Schwenkarm
 1
 1
24.04.24 14:45
AWR59

BZF-Meister

24.04.24 14:45
AWR59

BZF-Meister

Siemens Spule mit Schwenkarm

Hallo Schmalfilmfreunde,

die Siemensspule mit Schwenkarm sollte das Einfädeln des Filmes auf die entsprechende Spule deutlich erleichtern. Die Kurzanleitung sagt dazu:

"Der praktische Schwenkarm in der Siemens-Spule wird einfach an den Umfang der Spule herangeschwenkt. Mit einer Federklemme faßt dieser Schwenkarm am Umfang der Spule den Film. Dann gleitet der Schwenkarm mit dem Filmende in die Spule zurück, und das Aufspulen geht wie bei jeder anderen Spule vor sich."

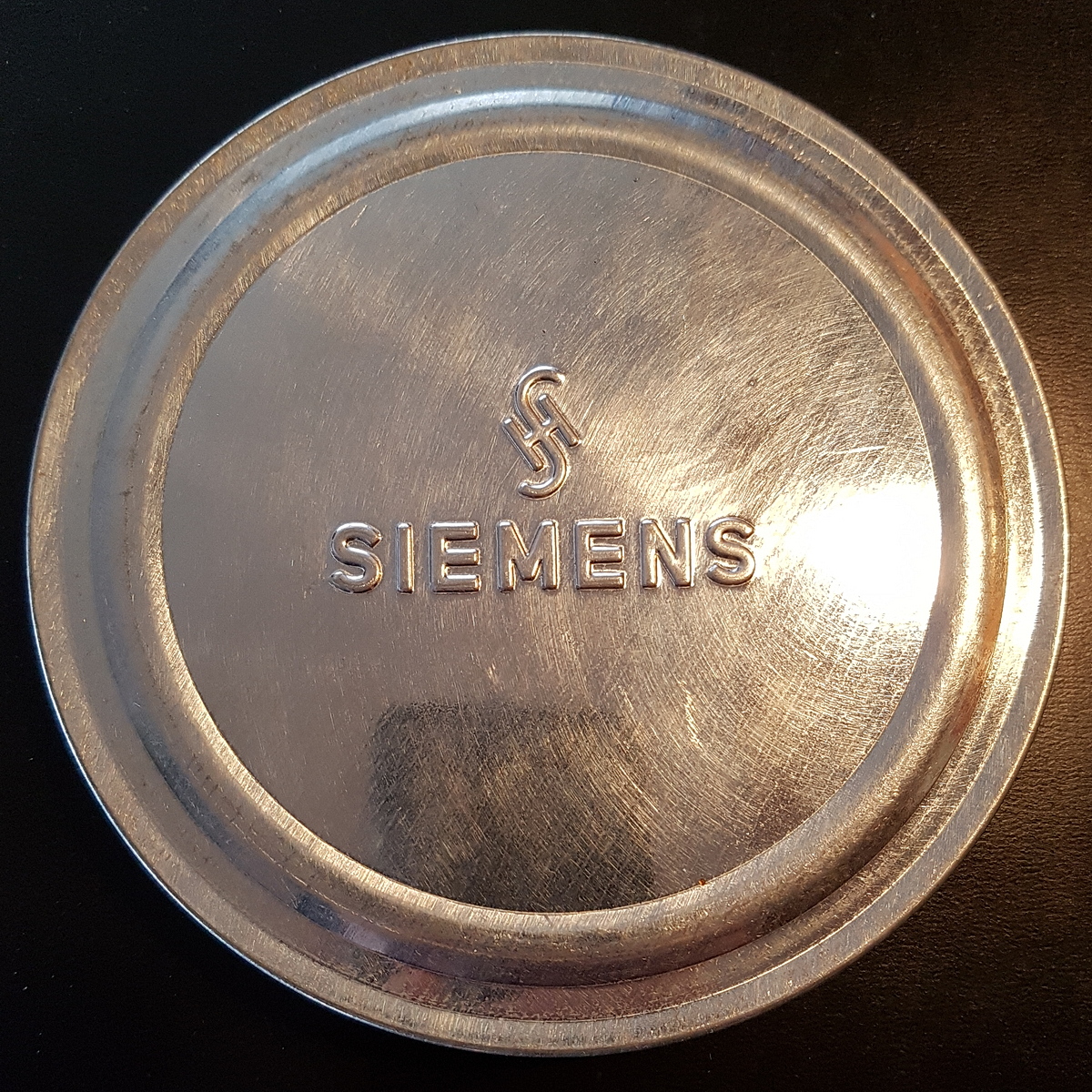

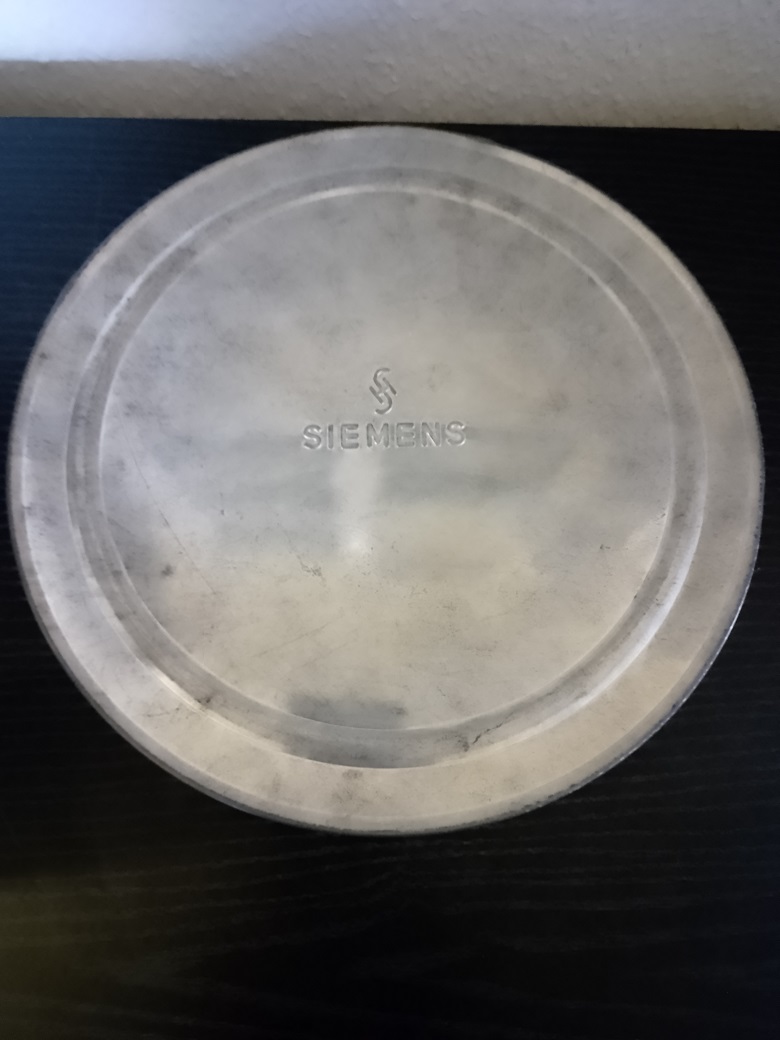

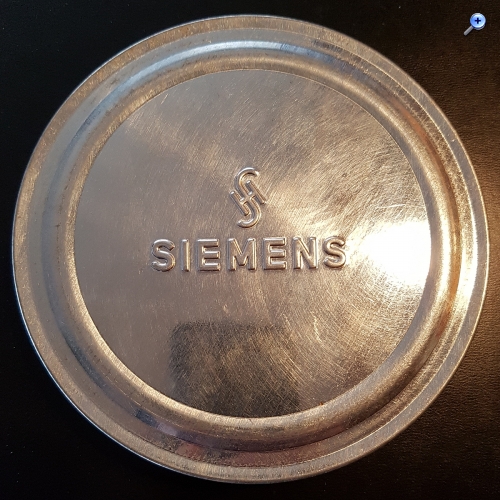

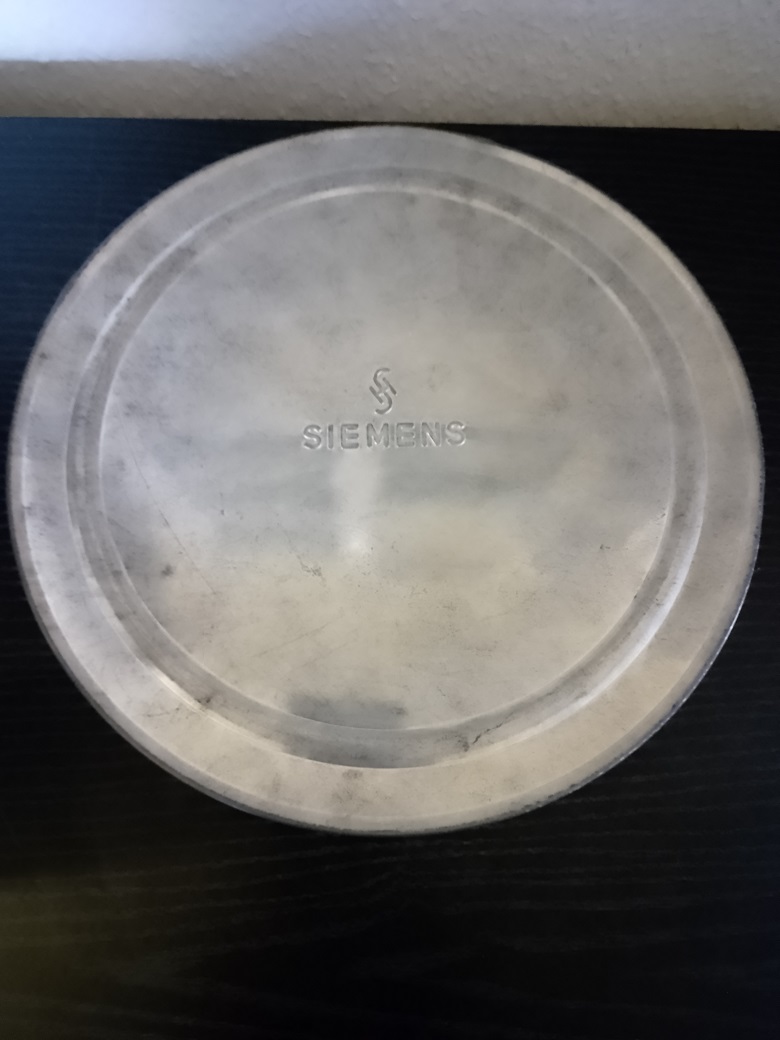

Die Siemens Spule war in den Formaten 8 mm (60 und 120 Meter) und 16 mm (120 und 240 Meter) erhältlich. Das gezeigte Exemplar ist eine 16 mm Spule und für max. 240 Meter Filmlänge ausgelegt. Aufbewahrt wird sie in der originalen Blechdose.

In bewegten Bildern kann die Bedienung der Spule in den bei der Vorstellung des Siemens 2000 Projektors verlinkten Videos angesehen werden.

Eine Kurzanleitung ist hier zu finden:

http://www.olafs-16mm-kino.de/Anleitunge...alfilmspule.pdf

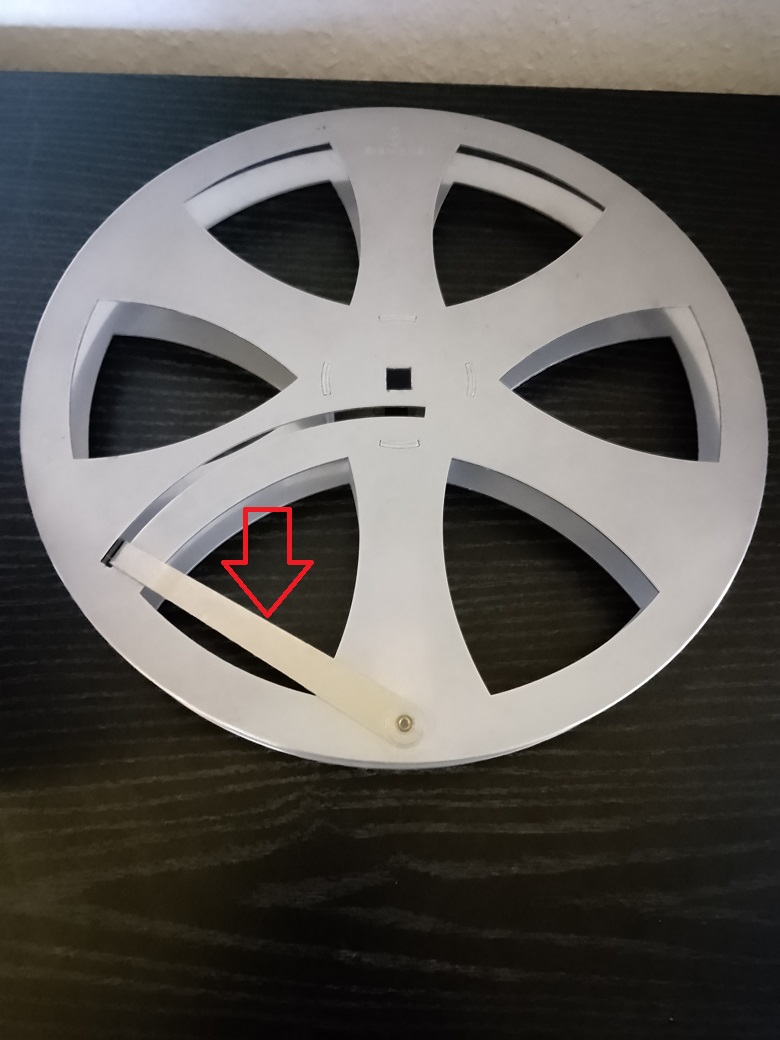

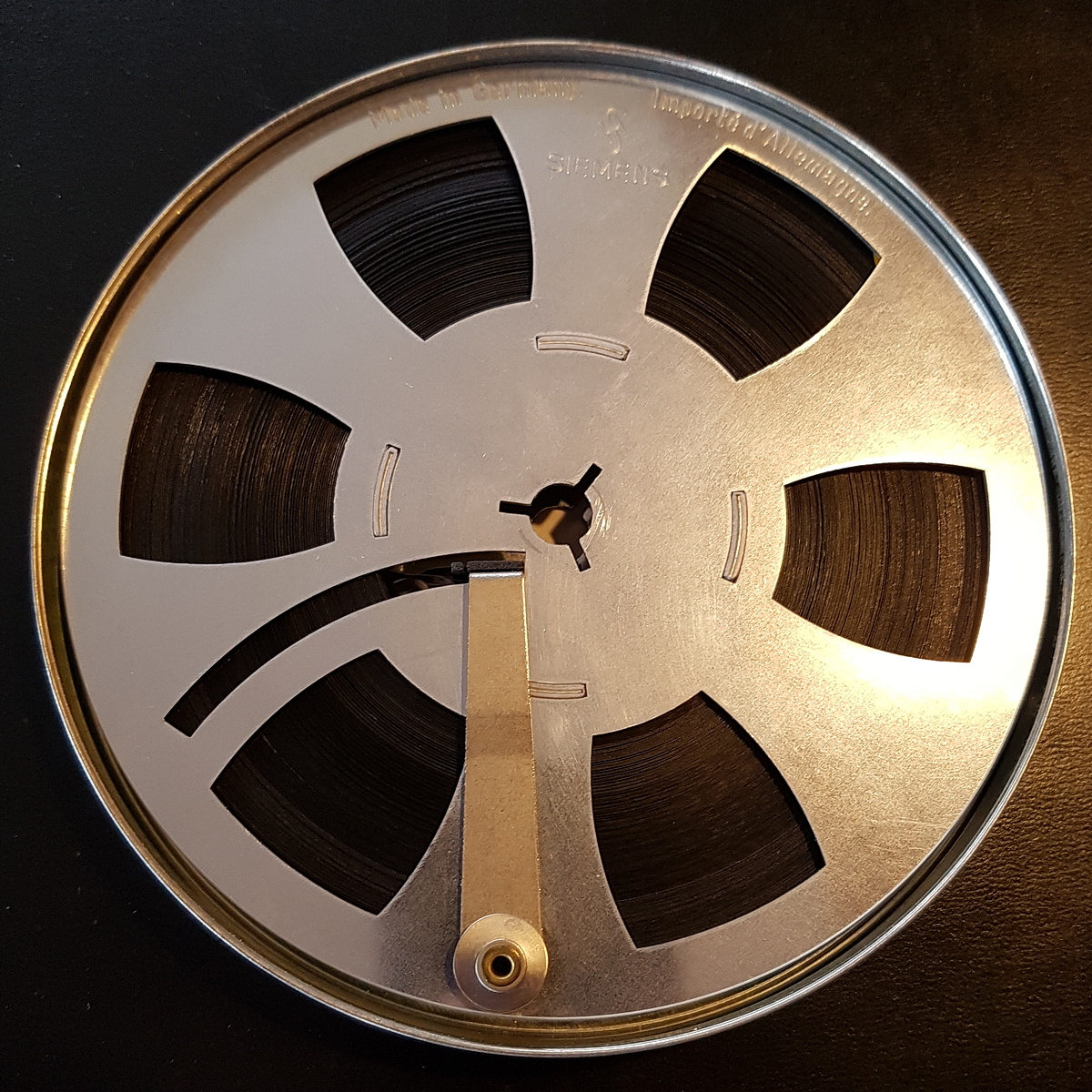

Schwenkarm herausgeschwenkt

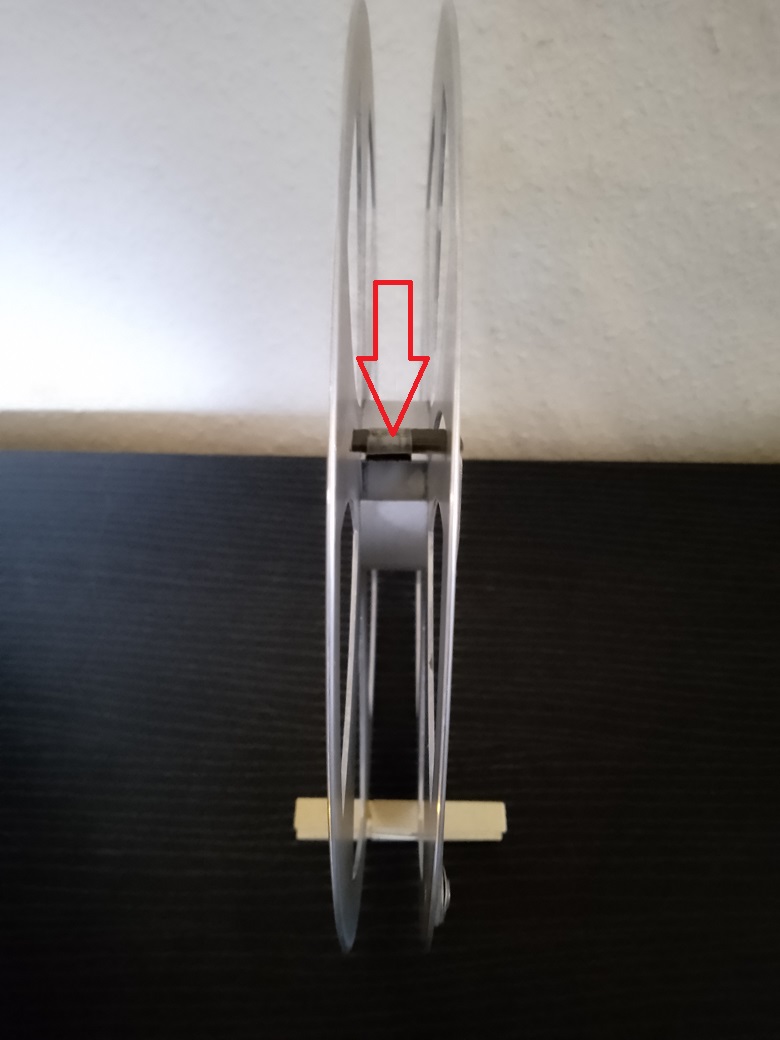

Federklemme

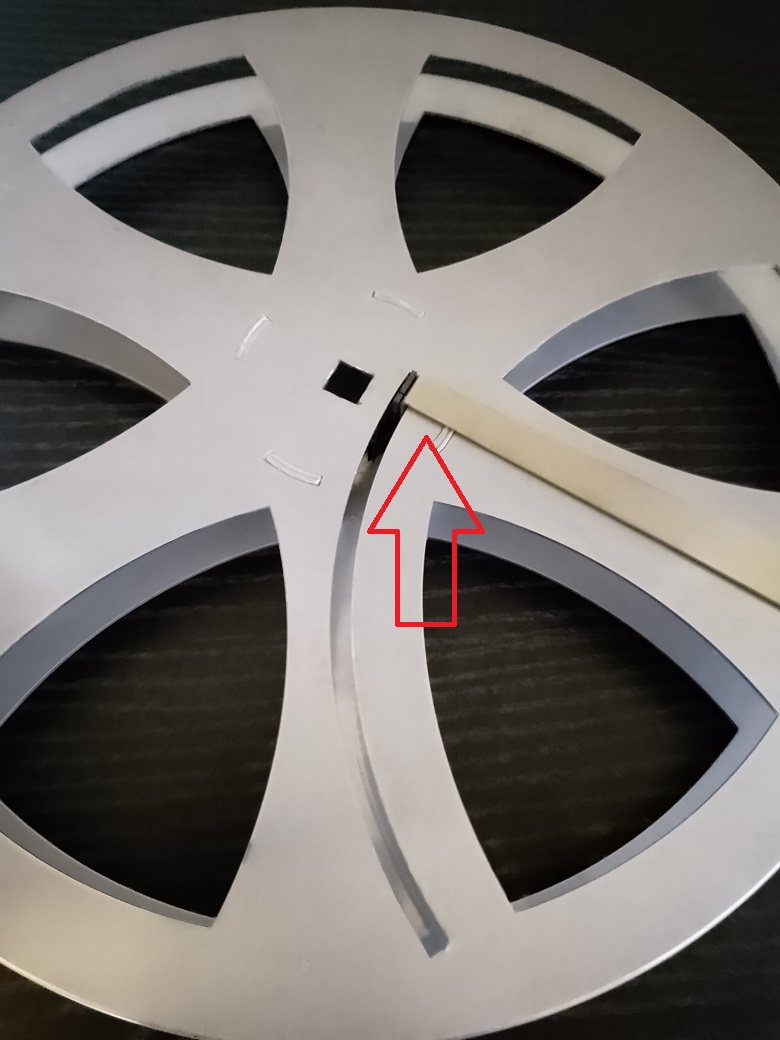

Schwenkarm eingeschwenkt

--------------------------------------------------
Mit besten Grüßen aus dem "echten Norden"
Andreas

Datei-Anhänge
IMG_20240424_124653.jpg IMG_20240424_124653.jpg (8x)

Mime-Type: image/jpeg, 119 kB

IMG_20240424_124817.jpg IMG_20240424_124817.jpg (6x)

Mime-Type: image/jpeg, 139 kB

IMG_20240424_124904.jpg IMG_20240424_124904.jpg (7x)

Mime-Type: image/jpeg, 101 kB

IMG_20240424_124927.jpg IMG_20240424_124927.jpg (7x)

Mime-Type: image/jpeg, 132 kB


Hinweise:

  • Urheberrechte 1: Keine Scans von Prospekten, Bedienungs-Anleitungen, Prominentenfotos, Kunstobjekten oder Buch/Zeitschriften-Artikeln.

  • Urheberrechte 2: Nur selbst aufgenommene Fotos. Keine Fotos auf und in fremden Grundstücken / Gebäuden / Museen, Ausstellungen, Theatern, usw.

  • Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen deutlich als Zitat erkennbar mit genauer Quellenangabe.

  • Keine Fotos, auf denen Personen erkennbar oder zuord-bar sind, ohne deren schriftliche Genehmigung (DSGVO). Ebenso keine erkennbaren KFZ-Kennzeichen oder Fragmenten davon! !

  • Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.

  • Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffszahl, die Bild-Anklicke direkt im Text werden nicht gezählt!


25.04.24 09:51
Georg

BZF-Meister

25.04.24 09:51
Georg

BZF-Meister

Re: Siemens Spule mit Schwenkarm

Hallo Andreas,

hier Bilder einer entsprechenden (seltenen verwendeten?) 60m Spule für Doppel-8.







Viele Grüße,
Georg

Zuletzt bearbeitet am 25.04.24 09:55

Datei-Anhänge
b-20240425_093504.JPG b-20240425_093504.JPG (7x)

Mime-Type: image/jpeg, 811 kB

b-20240425_093243.JPG b-20240425_093243.JPG (7x)

Mime-Type: image/jpeg, 805 kB

b-20240425_093313.JPG b-20240425_093313.JPG (7x)

Mime-Type: image/jpeg, 932 kB

25.04.24 12:12
AWR59

BZF-Meister

25.04.24 12:12
AWR59

BZF-Meister

Re: Siemens Spule mit Schwenkarm

Hallo Georg,

prima, vielen Dank. Dann sind jetzt beide Formate hier im Bild dokumentiert!

--------------------------------------------------
Mit besten Grüßen aus dem "echten Norden"
Andreas

25.04.24 18:25
Wolf

BZF-Meister

25.04.24 18:25
Wolf

BZF-Meister

Re: Siemens Spule mit Schwenkarm

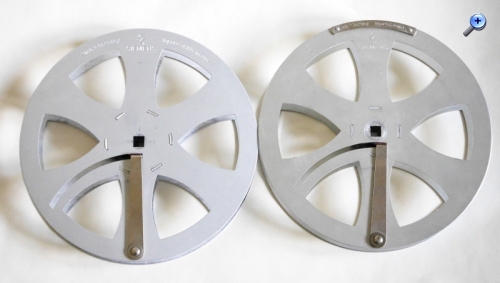

Hallo Andreas!

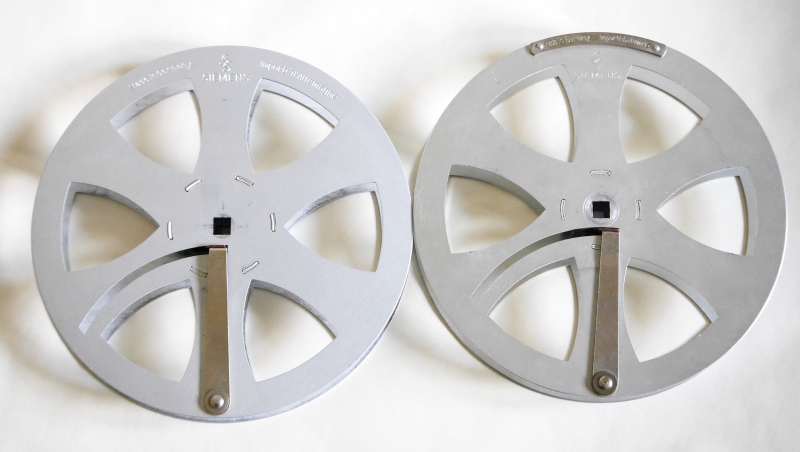

Alte Spulen haben z.T noch ein ´Gegengewicht´.




Herzliche Grüße
Wolf

Datei-Anhänge
spule_01a.jpg spule_01a.jpg (6x)

Mime-Type: image/jpeg, 156 kB

25.04.24 20:19
AWR59

BZF-Meister

25.04.24 20:19
AWR59

BZF-Meister

Re: Siemens Spule mit Schwenkarm

Hallo Wolf,

die Ausführung kannte ich noch nicht. Danke für´s Zeigen!

--------------------------------------------------
Mit besten Grüßen aus dem "echten Norden"
Andreas
