[ iIa ] Zeiss-Ikon Perkeo Soft Überblendprojektoren

Hallo im Forum!

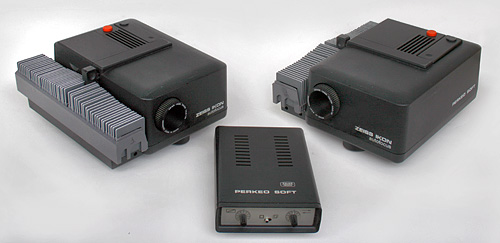

Die Zeiss Ikon Compakt Projektoren haben mit dem Perkeo-Soft Überblendsteuergerät über viele Jahre für beeindruckende Vorführungen mit gleichmässig weichen Überblendungen gesorgt.

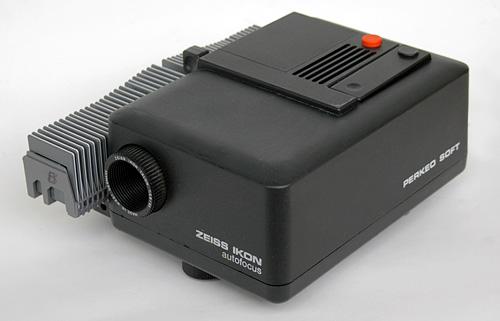

Projektoren:



  • Typ: Kleinbild - Diaprojektor mit Überblendmöglichkeit
  • Modell: Perkeo Compact autofocus soft
  • Hersteller: Zeiss Ikon AG Zett-Gerätewerk Braunschweig
  • Baujahr: 1982
  • Objektiv: Zeiss Ikon Talon 1:2,8 / 85 mm
  • Lampe: Halogenlampe 24 V / 150 W
  • Magazine: Normmagazin für 36 oder 50 Dias
  • Fernbedienung: Herausnehmbare Kabelfernsteuerung (fest angeschlossen)
    Vorwärts- und Rückwärtssteuerung:
    kurzer Druck (100 - 500 ms) = vorwärts
    langer Druck (750 - 1500 ms) = rückwärts
  • Anschluß für Steuergerät: DIN Buchse 6 pol 240° - DIN 45322
    Umschalter für Verwendung als Einzelgerät oder mit Überblendsteuerung
  • Abmessungen: 232 x 258 x 130 mm
  • Gewicht: 3,7 kg

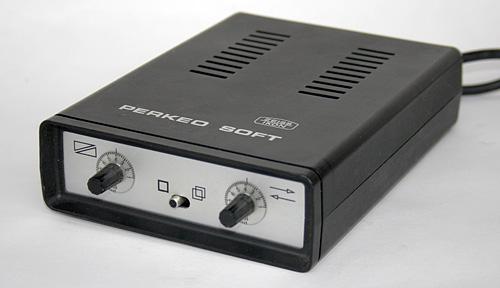

Steuergerät:



  • Typ: Überblendsteuergerät für zwei Perkeo-Soft Projektoren
  • Hersteller: Zeiss Ikon AG Zett-Gerätewerk Braunschweig
  • Spannungsversorgung: 12 V aus Projektoren über Steuerkabel
  • Bildwechsel: automatisch 6 - 30 sek., Handsteuerung oder AV-Taktgeber
  • Überblendzeit: 1 - 10 sek
  • Anschlußbuchsen: Handsteuerung und Diataktsteuerung DIN 6 pol 240°
    2 Anschlußkabel (0,8 m) zu den Projektoren
  • Bedienung: 2 Drehknöpfe für Standzeit (bei Automatikbetrieb) und Überblendzeit
    Schiebeschalter für Diaausrichtung (beide Lampen ein) und Betrieb
    Kabel-Handsteuerung für manuellen Diawechsel (1,8 m)
  • Abmessungen: 204 x 138 x 47 mm
  • Gewicht: 625 g

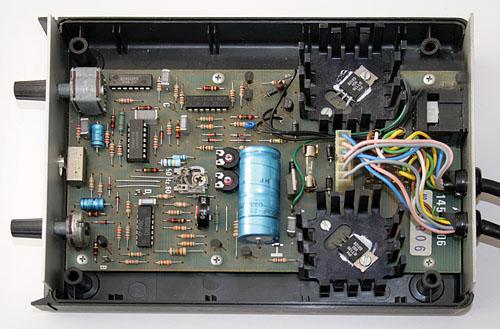

Die Triacs (BT138) für die Lampensteuerung befinden sich nicht in den Projektoren, sondern im Steuergerät (im Bild rechts mit den Kühlkörpern). Die Platine ist konventionell mit CMOS ICs (reparaturfreundlich) aufgebaut.

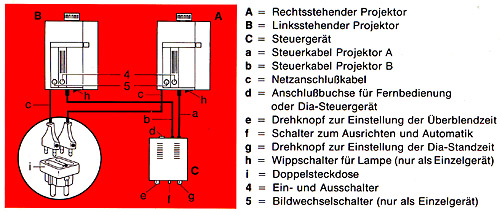

Die Projektoren mussten immer Phasengleich angeschlossen werden, dazu war ein mitgelieferter Doppelstecker mit Punktmarkierung vorgesehen.




Die Anlage ist noch voll funktionsfähig


Liebe Grüße
Willi

"Altes bewahren - Neues prüfen"

Zuletzt bearbeitet am 31.03.09 12:06

Datei-Anhänge
Perkeo_kompl.jpg Perkeo_kompl.jpg (648x)

Mime-Type: image/jpeg, 53 kB

Perkeo_soft.jpg Perkeo_soft.jpg (530x)

Mime-Type: image/jpeg, 57 kB

Perkeo.jpg Perkeo.jpg (733x)

Mime-Type: image/jpeg, 57 kB

Perkeo_triac.jpg Perkeo_triac.jpg (514x)

Mime-Type: image/jpeg, 80 kB

Perkeo_Schaltbild.jpg Perkeo_Schaltbild.jpg (577x)

Mime-Type: image/jpeg, 79 kB


Hinweise:
---> Urheberrechte 1: Keine Scans von Prospekten, Bedienungsanleitungen oder Buch/Zeitschriften-Artikeln hochladen.
---> Urheberrechte 2: Nur selbst aufgenommene Photos hochladen. Keine Fotos auf und in fremden Grundstücken.
---> Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen mit genauerQuellenangabe.
---> Keine Fotos, auf denen Personen ohne deren schriftliche Genehmigung erkennbar oder zuordenbar sind !
---> Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.
---> Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffzahl, die Bild-Anklicke direkt im Text werden nicht gewertet


11.12.10 13:01
KMY

BZF-Einsteiger

11.12.10 13:01
KMY

BZF-Einsteiger

Re: Zeiss-Ikon Perkeo Soft Überblendprojektoren

Hallo Willi,

ich habe eine solche Anlage mit 2 perkeo-soft und Steuergerät. Nachdem ich bei dir gelesen habe, dass die TRIACs im Steuergerät sind, ist meine Frage, ob ich mit dem Steuergerät auch andere Projektoren ( Liesegang, Leitz o.a.) steuern kann ?

Gruß!

Klaus

11.12.10 19:07
Willi

BZF-Meister

11.12.10 19:07
Willi

BZF-Meister

Re: Zeiss-Ikon Perkeo Soft Überblendprojektoren

Hallo Klaus!

Leider habe ich kein Schaltbild der Perkeo Soft Anlage gefunden um deine Frage zu beatworten. Theoretisch müssten aber auch andere Projektoren mit 24 V 150 W Lampen mit der Steuerung funktionieren wenn du den Lampenstromkreis auftrennst und an DIN Buchsen herauführst wie bei den Perkeo Projektoren. Wichtig ist auf alle Fälle der phasengleiche Anschluß der Projektoren.
Mein Tipp: Schau dir die Verdrahtung mit dem Umschalter in einem der Perkeo Soft Projektoren an und bau sie für ein anderes Gerät nach.

Liebe Grüße
Willi

"Altes bewahren - Neues prüfen"

Zuletzt bearbeitet am 11.12.10 19:07

12.12.10 17:08
KMY

BZF-Einsteiger

12.12.10 17:08
KMY

BZF-Einsteiger

Re: Zeiss-Ikon Perkeo Soft Überblendprojektoren

Hallo Willi,

danke für die schnelle Antwort. Ich werde jetzt erst mal mit den perkeo-Projektoren arbeiten.

Gruß!

Klaus
