[ iIa ] Dia-Projektor Leitz VIIIs

Hallo,

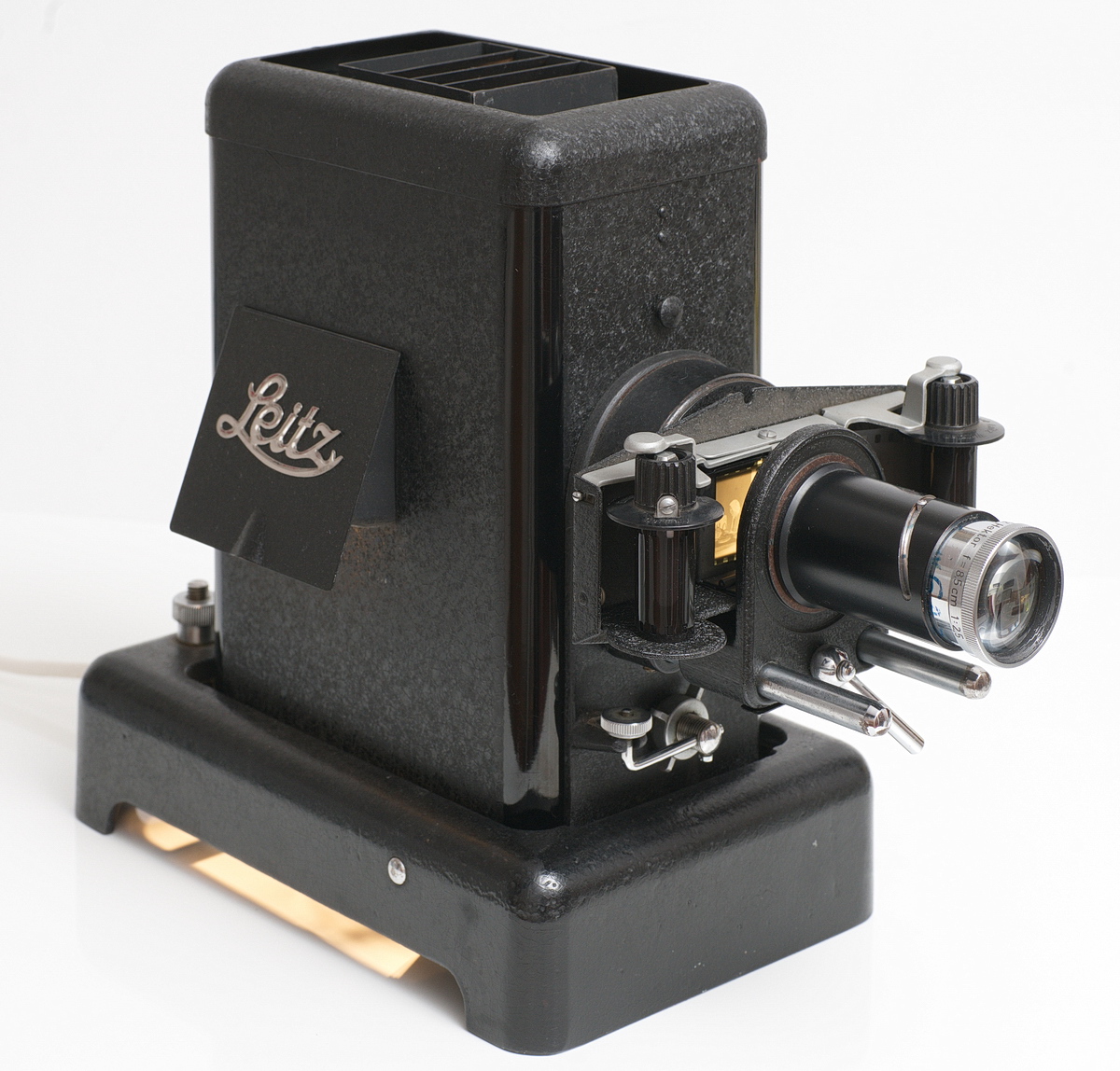

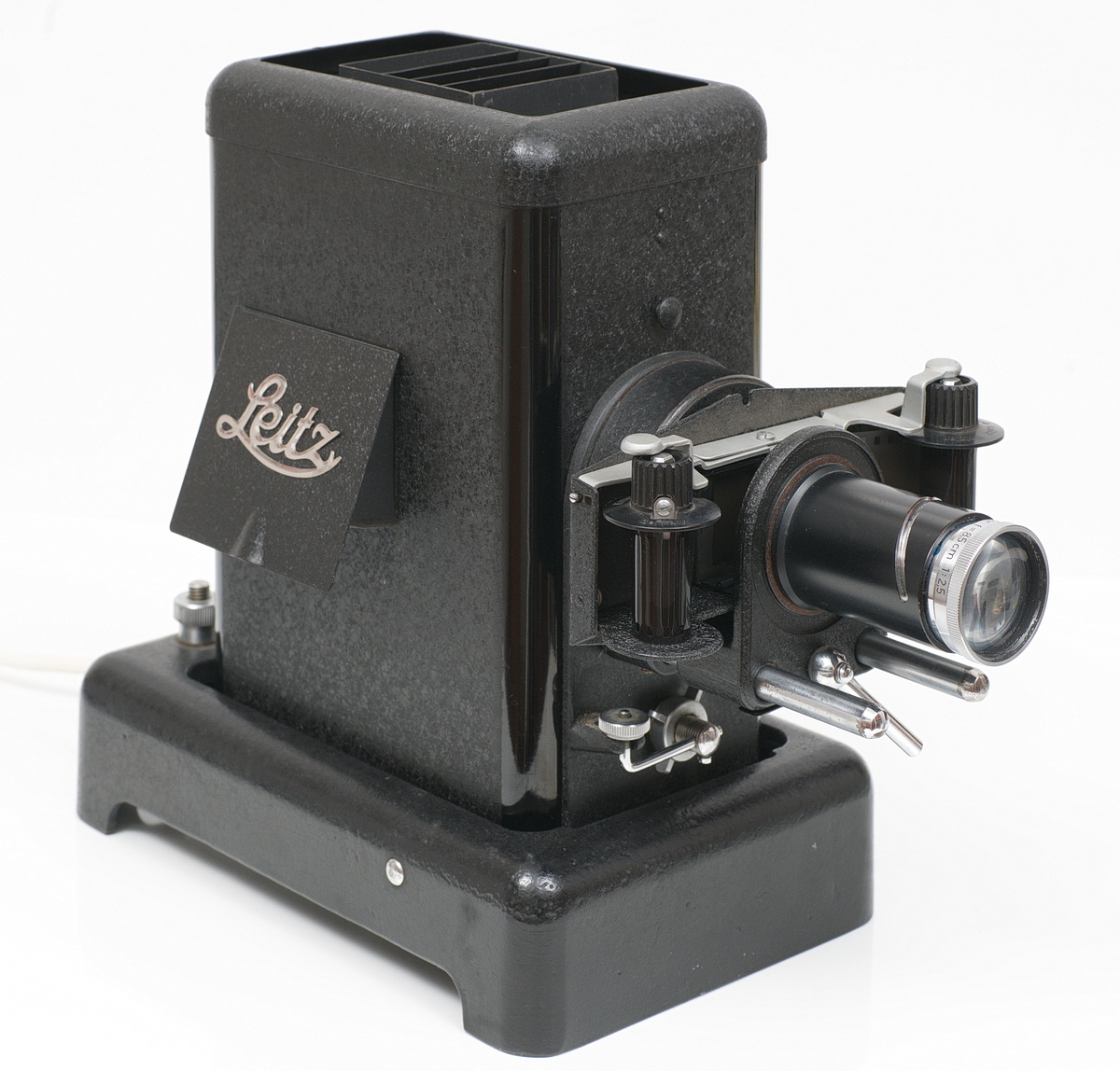

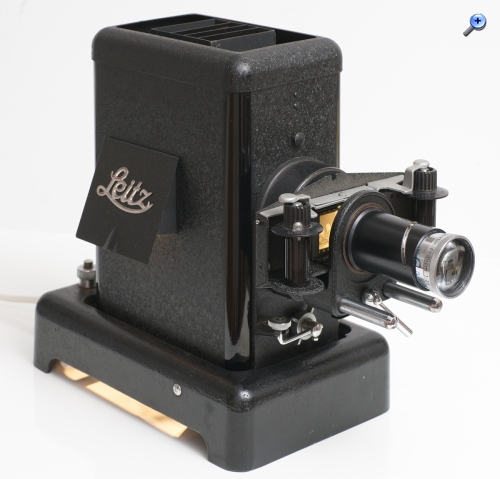

dies ist der erste universelle Kleinbildprojektor von Leitz. Das Gehäuse besteht aus Metall. Mein Projektor stammt aus dem Jahr 1937.
Projektor-Daten:

  • Hersteller, Modell: Leitz, VIIIs
  • Baujahr: 1937 - 1951
  • Lampe: 220V; 150W oder 250W; Sockel P28s
  • Ventilator: nein
  • Formate: Blenden für 18 x 24 bis 30 x 40 mm²
  • Filmführung: manuell für Filmbänder bis maximal ca. 3m Länge
  • Diawechsler: manuell für 2 Dias im Format 5x5 cm²
  • Objektiv(e): 8 cm bis 30 cm; wegen Leitz M39 Gewinde auch Fotoobjektive ab 5cm
  • Zoom: nein
  • Kondensor: dreilinsig, vordere Linse austauschbar für : 5cm; 7,3 .. 9cm; 8,5 .. 12cm; 15 .. 20cm; 20 .. 30cm
  • Leselampe: Klappe an der Seite
  • Besonderheiten: Filmbühne drehbar; Platz für zweites Wärmeschutzglas; Lampenzentrierung von außen; Neigung verstellbar mit Stellschraube; abnehmbares Gehäuse, alle Teile leicht zugänglich; Mikro Ansatz mit Summar 1:2 / 24 mm Objektiv




Zum Einschalten betätige ich einen Kabelschalter.
Nach Druck auf den Knopf oberhalb der Filmbühne, kann ich das Gehäuse hochheben.

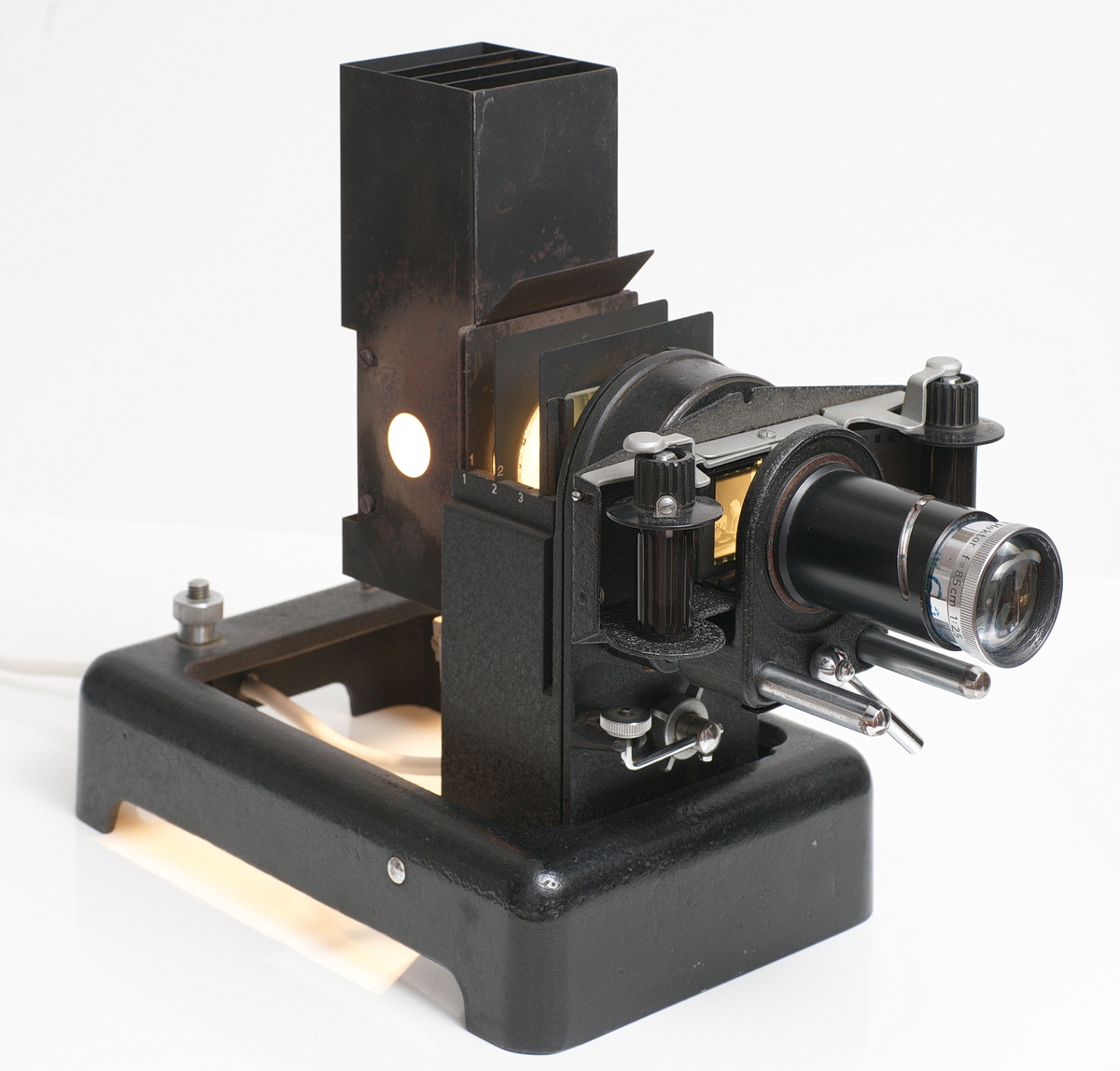

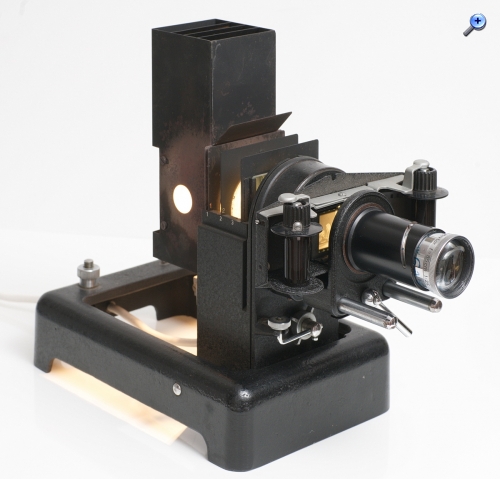

Sichtbar wird das Lampengehäuse (mit eingebautem Spiegel).



Das Lampengehäuse kann ebenfalls hochgezogen werden.

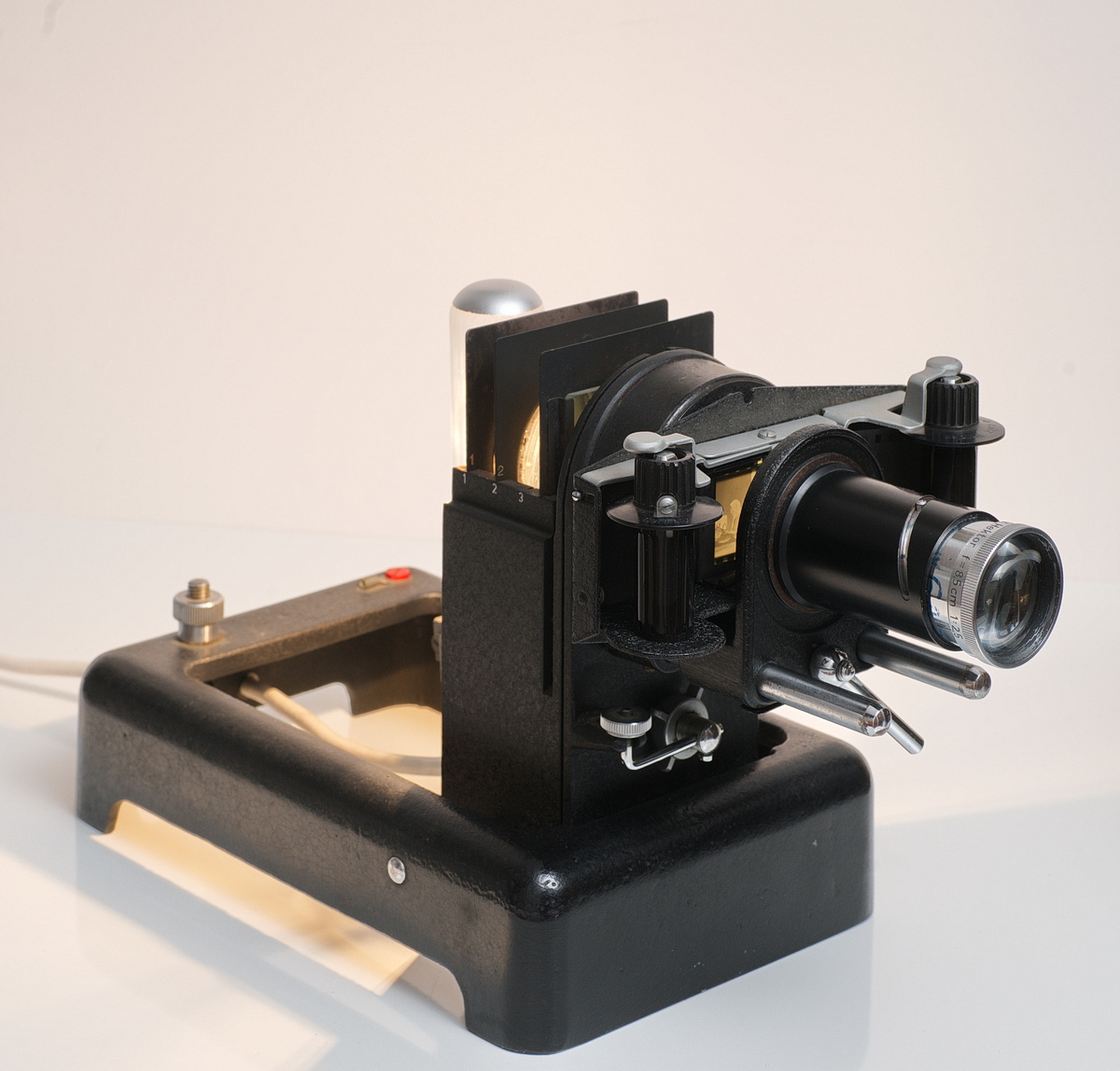

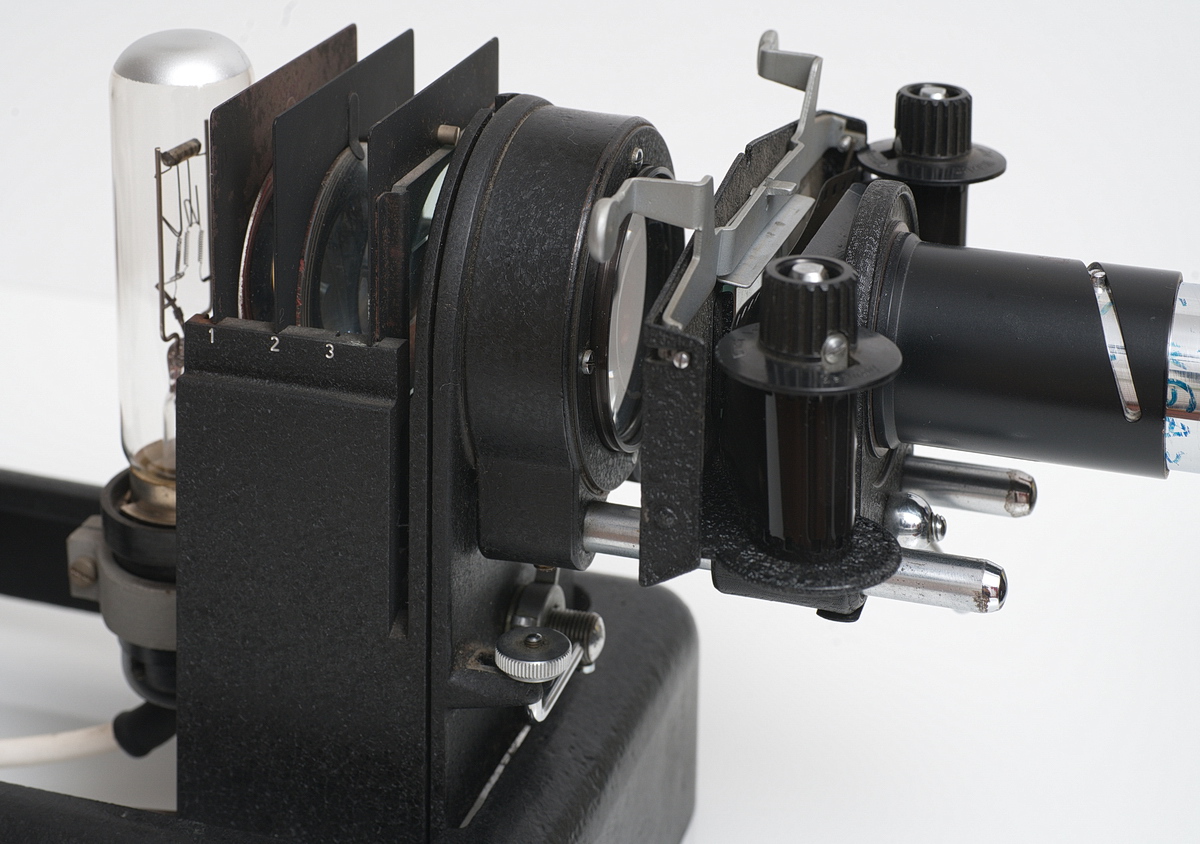

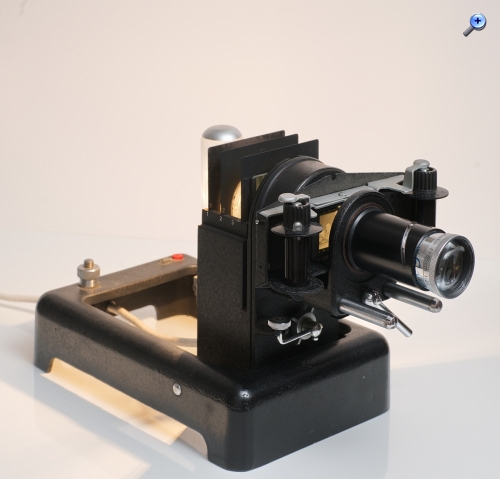

Sichbar werden Lampe, 1. und 2. Kondensorlinse und das Wärmeschutzglas.

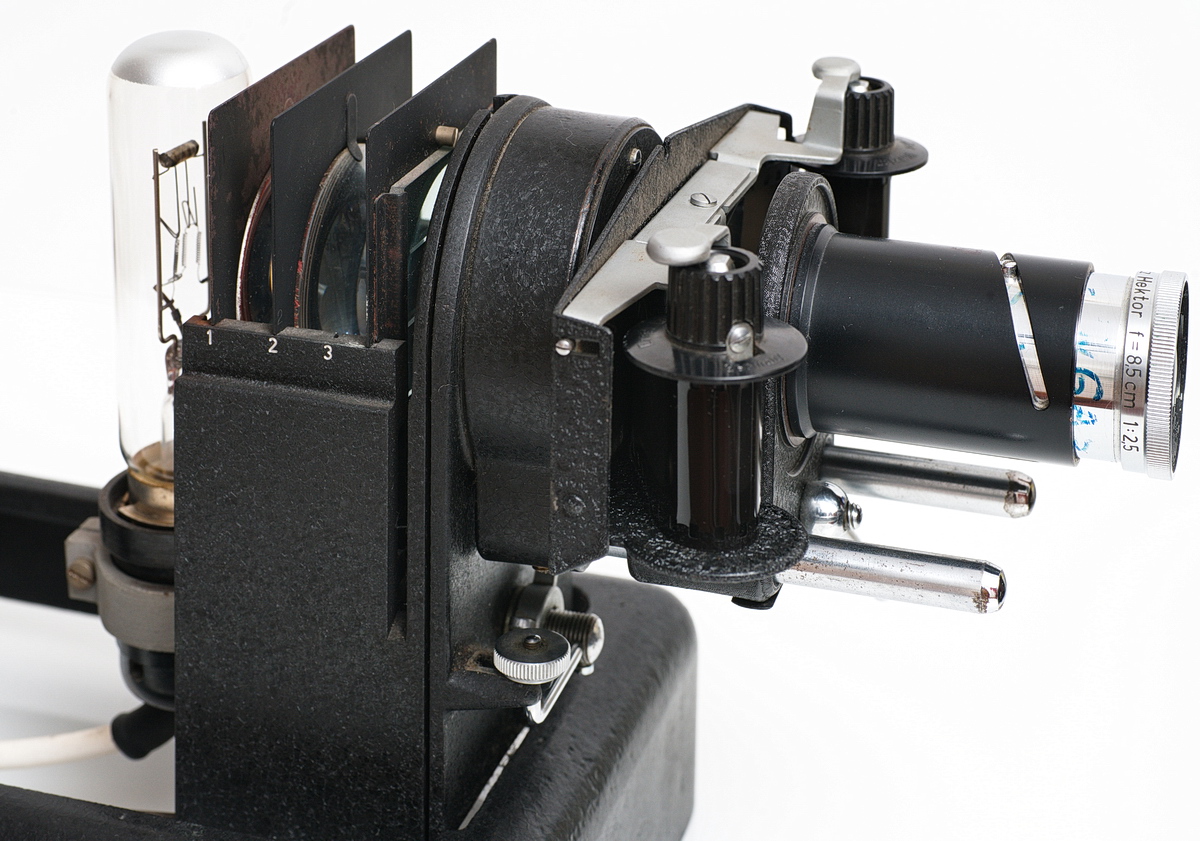

Zwischen Wärmeschutzglas und Filmbühne befindet sich die 3. austauschbare Kondensorlinse.
Unter der Filmbühne sind die Schrauben zum Verstellen der Lampe.

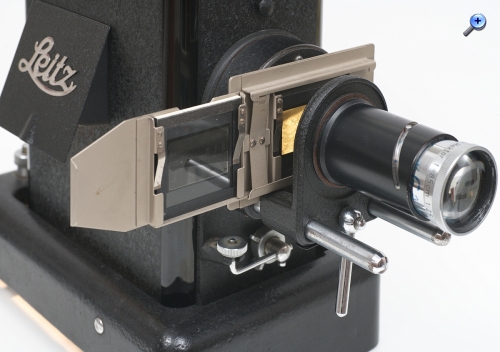

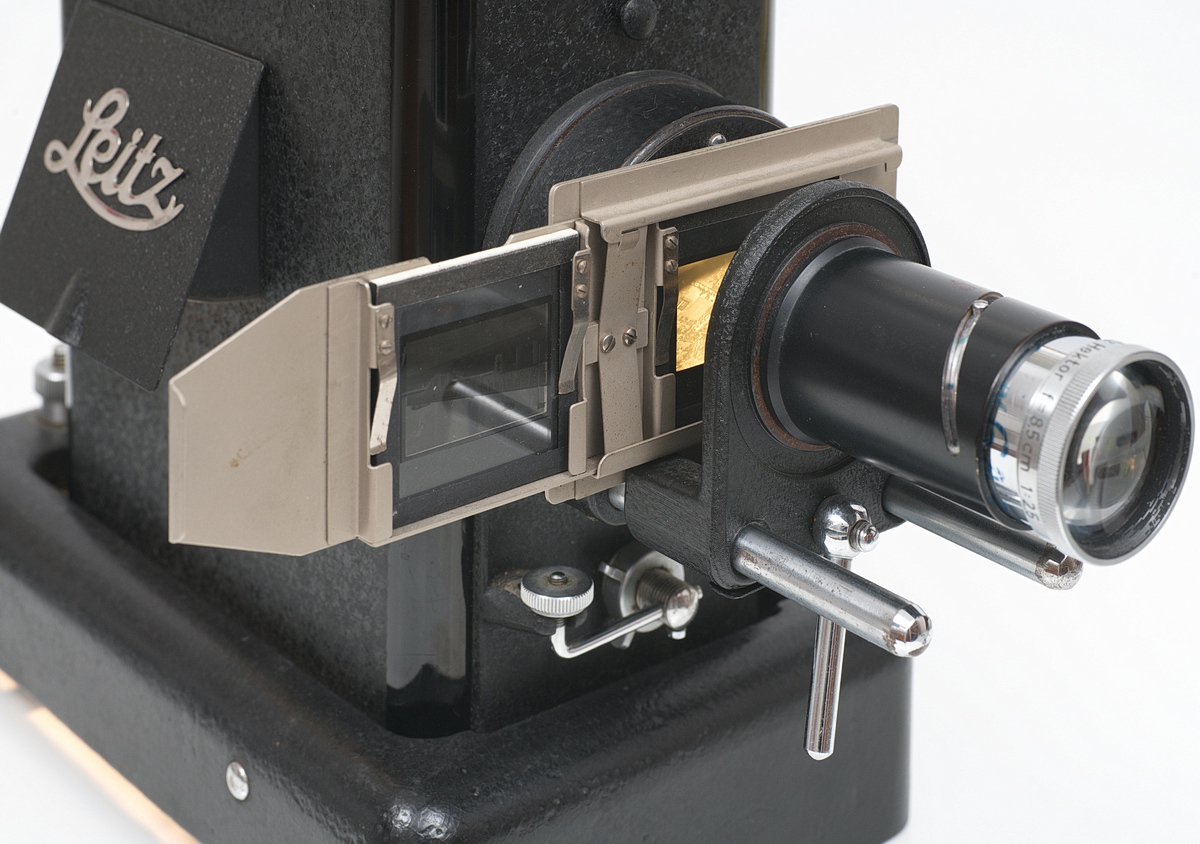

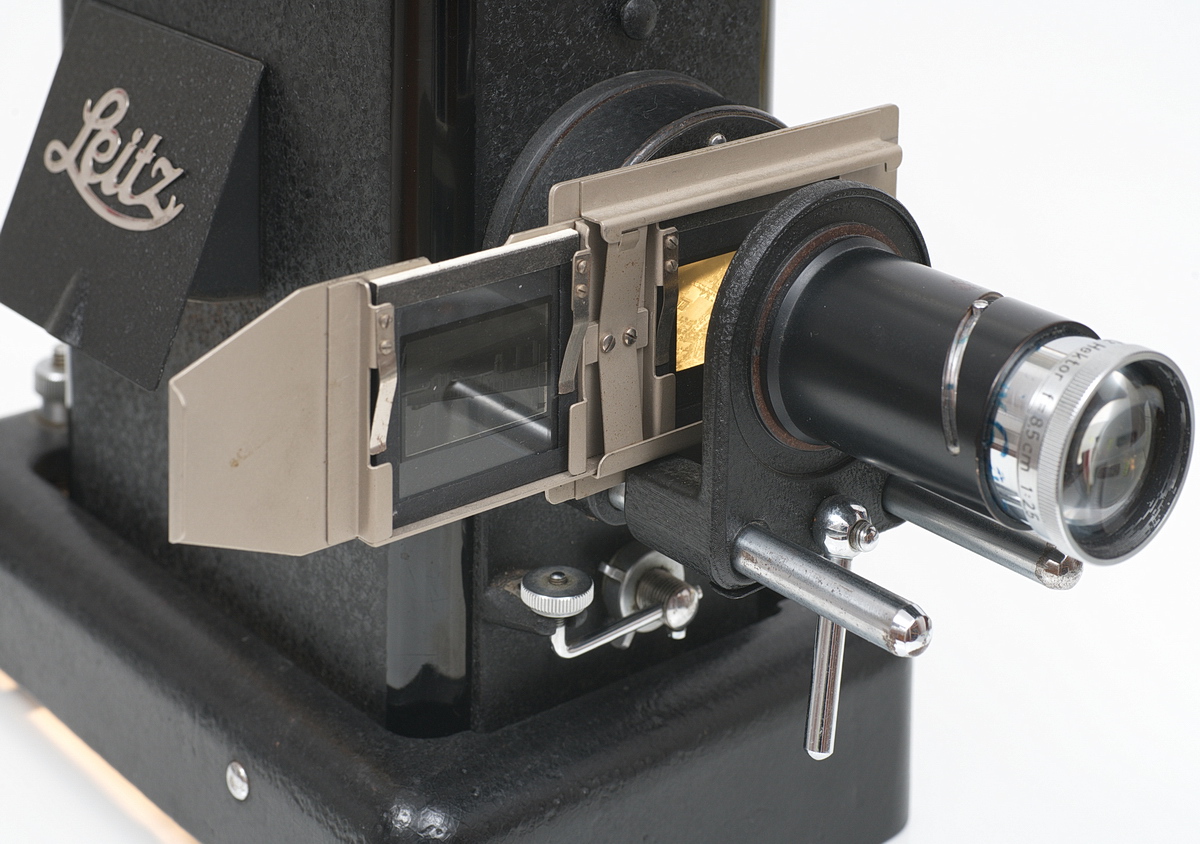

Der Filmführungsschieber kann nach oben entfernt und durch die Halterung für den Diawechsler ersetzt werden

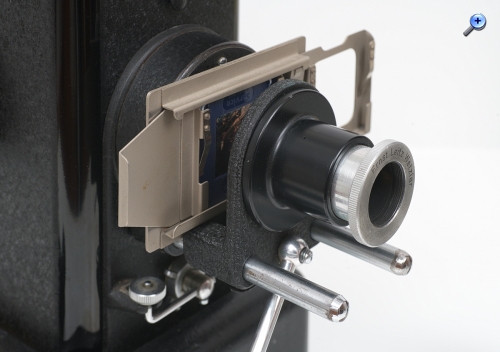

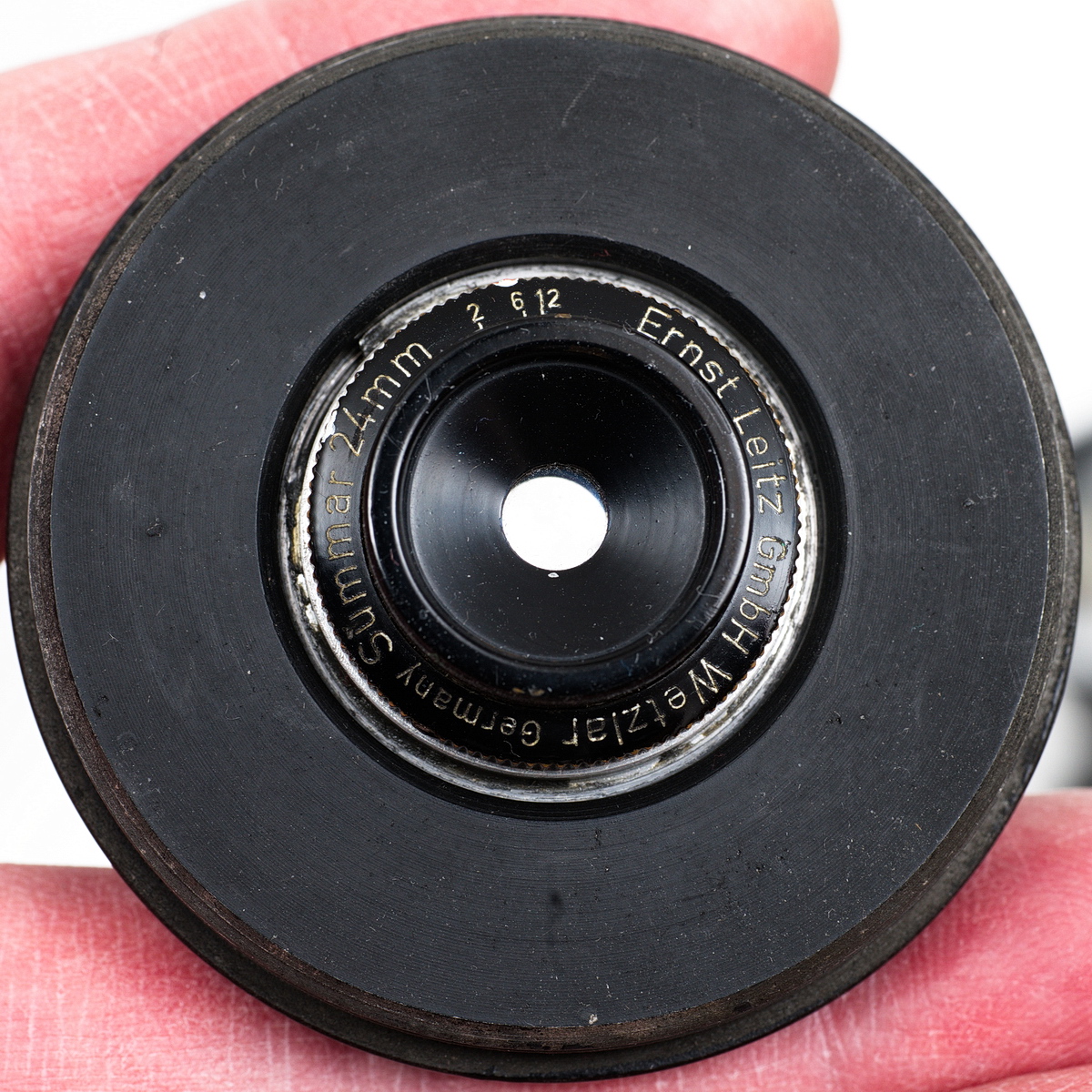

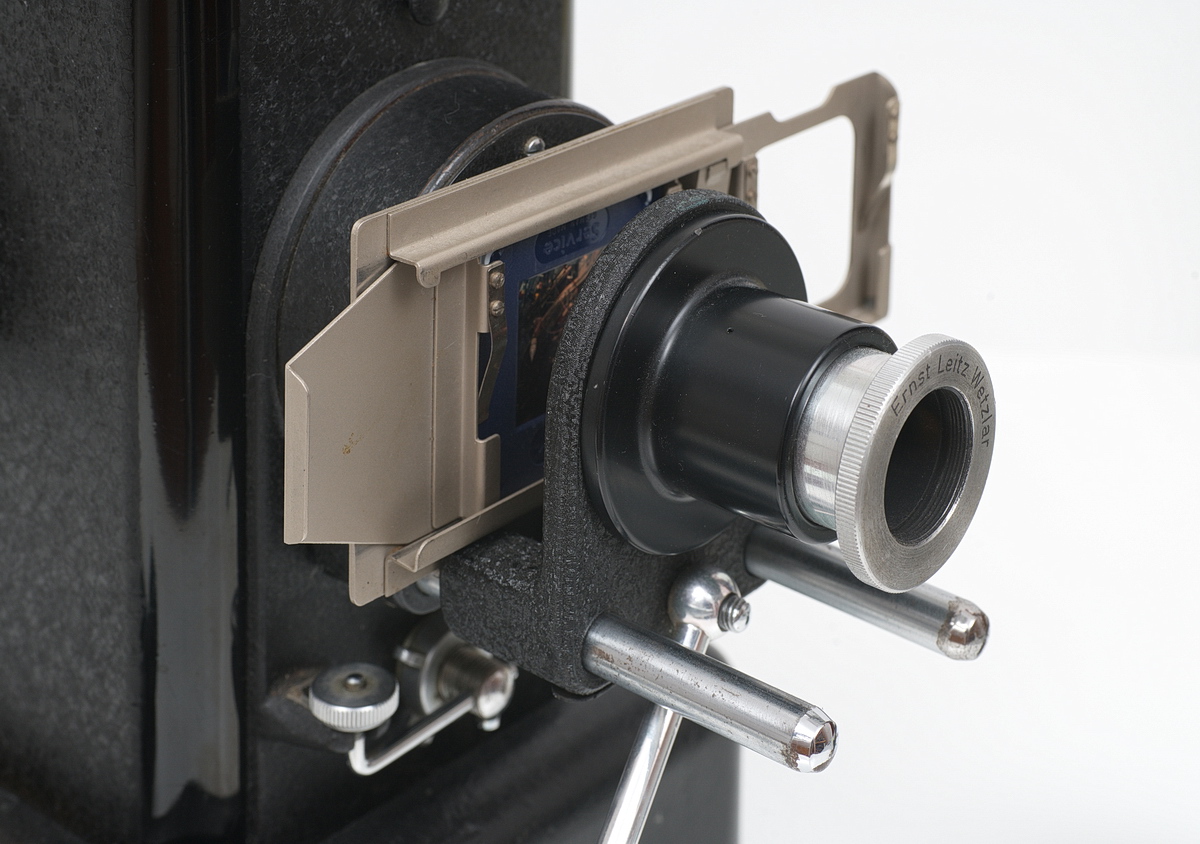

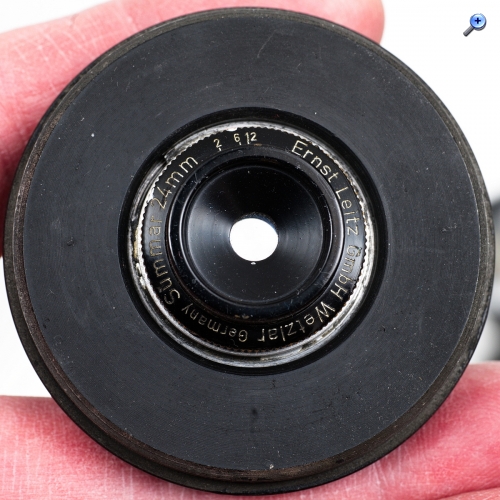

Als Sonderzubehör gab es einen Mikrovorsatz, bestehend aus Kondensorlinse, Objektträgerhalter (fehlt mir leider) und Objektiv in extra Fassung.





Gruß,
Georg

Zuletzt bearbeitet am 24.03.20 17:51

Datei-Anhänge
b-Leitz-VIIIs-01.JPG b-Leitz-VIIIs-01.JPG (2x)

Mime-Type: image/jpeg, 529 kB

b-Leitz-VIIIs-02.JPG b-Leitz-VIIIs-02.JPG (1x)

Mime-Type: image/jpeg, 536 kB

b-Leitz-VIIIs-03.JPG b-Leitz-VIIIs-03.JPG (1x)

Mime-Type: image/jpeg, 473 kB

b-Leitz-VIIIs-04.JPG b-Leitz-VIIIs-04.JPG (1x)

Mime-Type: image/jpeg, 457 kB

b-Leitz-VIIIs-05.JPG b-Leitz-VIIIs-05.JPG (2x)

Mime-Type: image/jpeg, 396 kB

b-Leitz-VIIIs-06.JPG b-Leitz-VIIIs-06.JPG (1x)

Mime-Type: image/jpeg, 449 kB

b-Leitz-VIIIs-07.JPG b-Leitz-VIIIs-07.JPG (1x)

Mime-Type: image/jpeg, 413 kB

b-Leitz-VIIIs-08.JPG b-Leitz-VIIIs-08.JPG (2x)

Mime-Type: image/jpeg, 435 kB

b-Leitz-VIIIs-09.JPG b-Leitz-VIIIs-09.JPG (1x)

Mime-Type: image/jpeg, 395 kB

b-Leitz-VIIIs-10.JPG b-Leitz-VIIIs-10.JPG (1x)

Mime-Type: image/jpeg, 789 kB


Hinweise:
---> Urheberrechte 1: Keine Scans von Prospekten, Bedienungsanleitungen oder Buch/Zeitschriften-Artikeln hochladen.
---> Urheberrechte 2: Nur selbst aufgenommene Photos hochladen. Keine Fotos auf und in fremden Grundstücken.
---> Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen mit genauerQuellenangabe.
---> Keine Fotos, auf denen Personen ohne deren schriftliche Genehmigung erkennbar oder zuordenbar sind !
---> Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.
---> Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffzahl, die Bild-Anklicke direkt im Text werden nicht gewertet


24.03.20 18:44
Rainer

Administrator

24.03.20 18:44
Rainer

Administrator

Re: Dia-Projektor Leitz VIIIs

Hallo Georg,

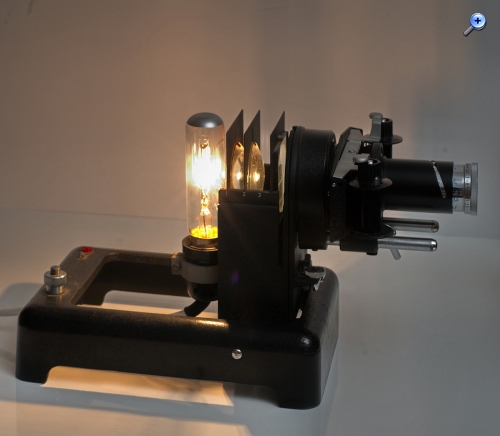

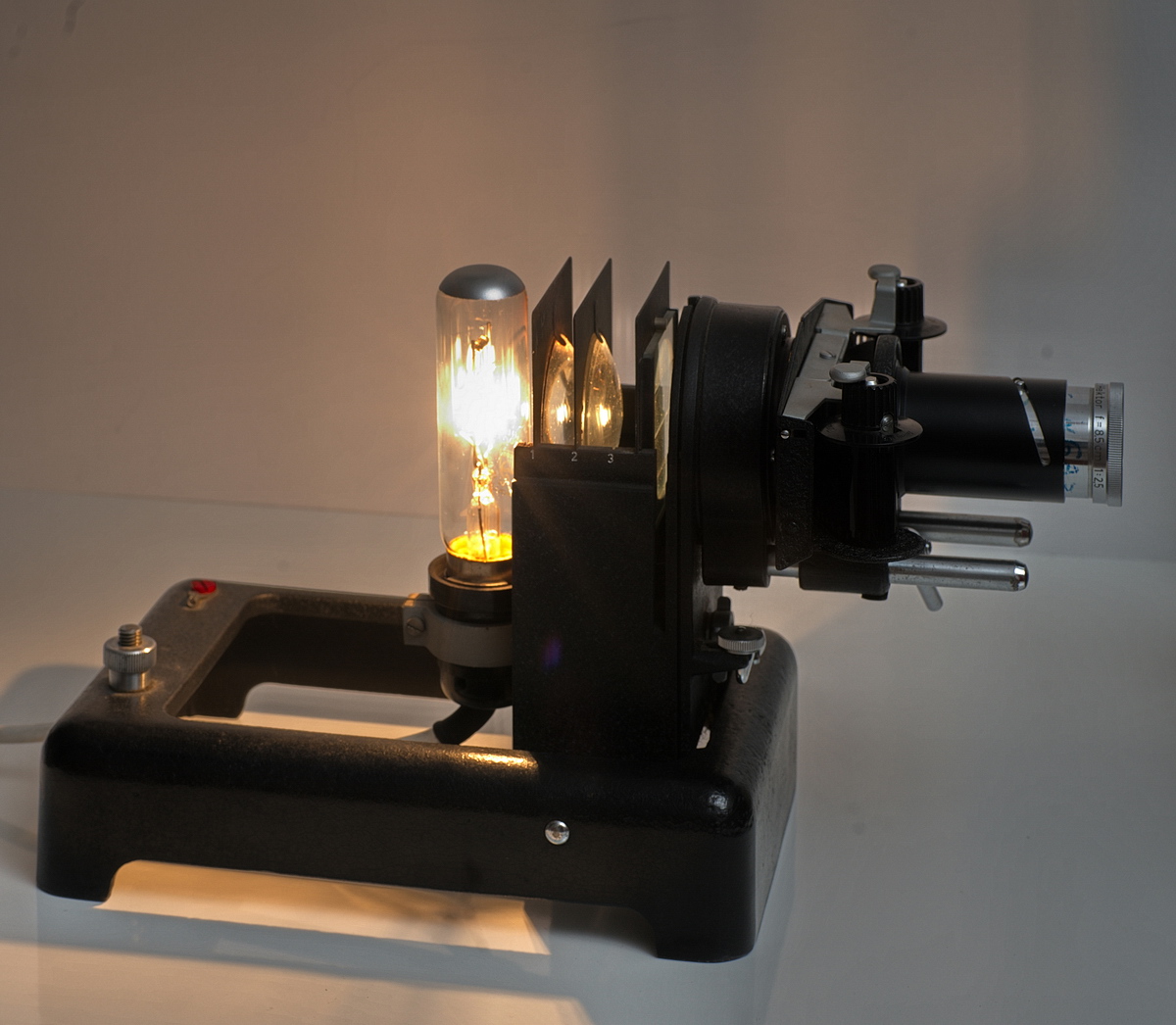

gute Fotos. Am Besten finde ich die Nr. 5 (mit der glühenden Birne).





Grüße von Haus zu Haus
Rainer (Forumbetreiber)
