[ iIa ] Voigtländer Perkeo E (III)

Hallo im Forum!

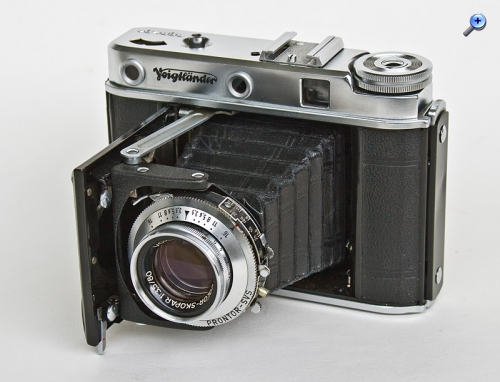

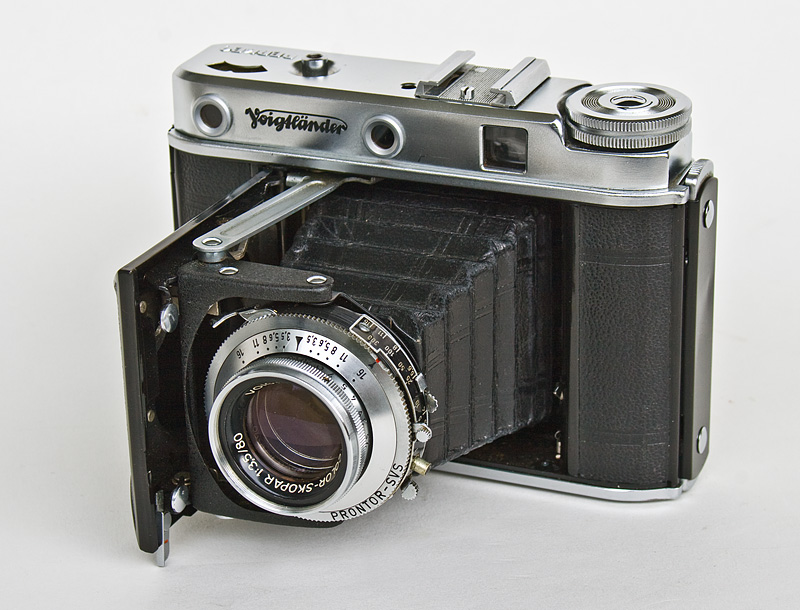

Die Perkeo E ist der Höhepunkt und Abschluss der Entwicklung der Klappkameras bei Voigtländer und war leider schon bei ihrer Präsentation überholt. Dennoch war sie mit ihrer feinmechanischen Präzision und mit dem geringen Platzbedarf ein Leckerbissen der deutschen Kameraindustrie. Das "E" im Namen steht für den eingebauten Entfernungsmesser.



Technische Daten:

  • Modell: Perkeo E (III)
  • Typ: Rollfilm-Klappkamera 6x6
  • Hersteller: Voigtländer Kamerawerk Braunschweig
  • Baujahr: 1955
  • Filmformat: Rollfilm 120, 12 Aufnahmen 6x6 cm
  • Objektiv: Voigtländer Color Skopar 1:3,5 / 80 mm, vierlinsig
  • Blendeneinstellung: 3,5 - 16
    Entfernungseinstellung: 1m - unendlich

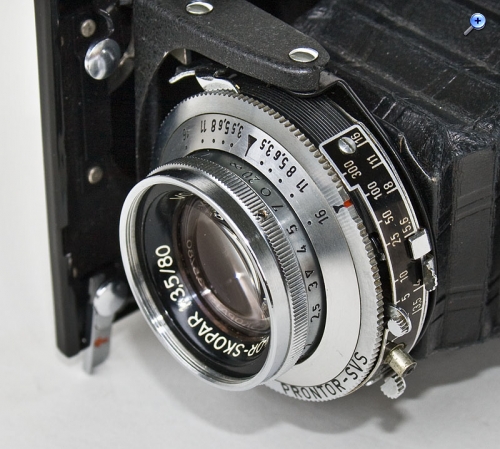

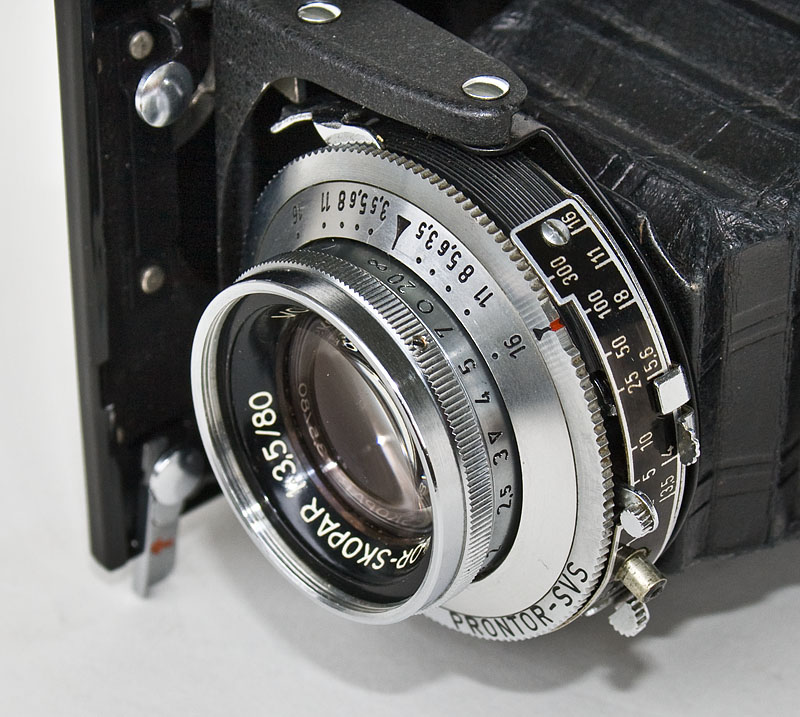

  • Verschluss: Prontor SVS Zentralverschluss, 1 - 1/300 sek, X,M Blitzsynchronisation, Selbstauslöser
    Doppelbelichtungssperre mit Pfeilmarkierung
  • Entfernungsmesser:Schwenkprisma-System, nicht mit dem Objektiv gekuppelt
  • Belichtungsmesser: nicht vorhanden
  • Bildzählwerk: Sichtfenster in der Rückwand für Bildnummern auf dem Film
  • Sucher: Optischer Durchsichtsucher ohne Parallaxenmarke
  • Stativgewinde: 3/8" mit Reduktionsschraube auf 1/4"
  • Drahtauslöseranschluss: im Auslöseknopf
  • Abmessungen: 127x93x98 mm (geöffnet), 127x93x42 mm (geschlossen)
  • Gewicht: 570 g



Der Verschluss muss vor der Aufnahme von Hand gespannt werden. Das muss mit einem Schwung bis zum Anschlag erfolgen sonst schwingt der Aufzugshebel wieder zurück und belichtet dabei vorzeitig den Film.

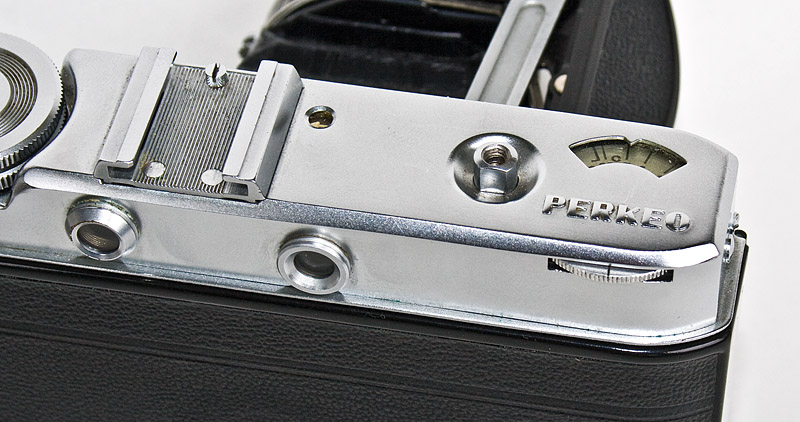

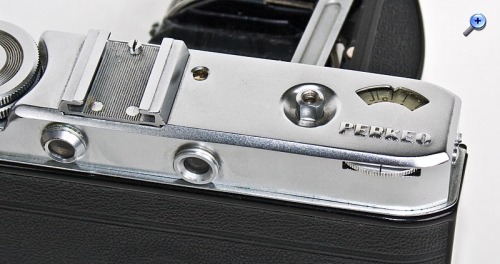

Der Entfernungsmesser ist nicht mit dem Objektiv gekuppelt. Der Suchereinblick befindet sich links, der für den Entfernungsmesser rechts. Der kleine Pfeil im Sichtfenster neben dem Blitzschuh gehört zur Doppelbelichtungssperre: weist er nach links, muss der Film transportiert werden, weist er nach rechts kann der Auslöser gedrückt werden.

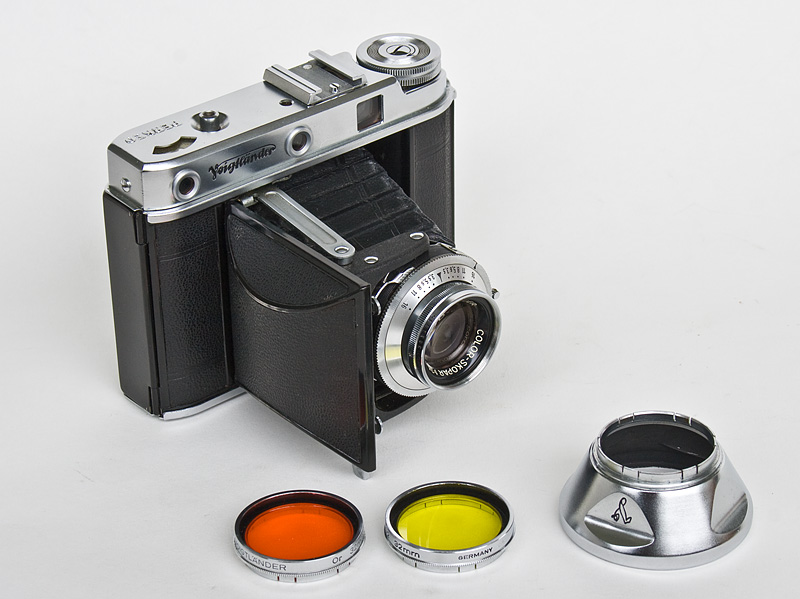

Filter und Gegenlichtblende werden mit einer 32 mm Aufsteckfassung am Entfernungring angebracht

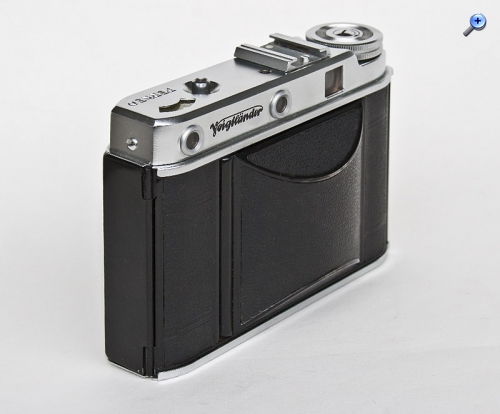

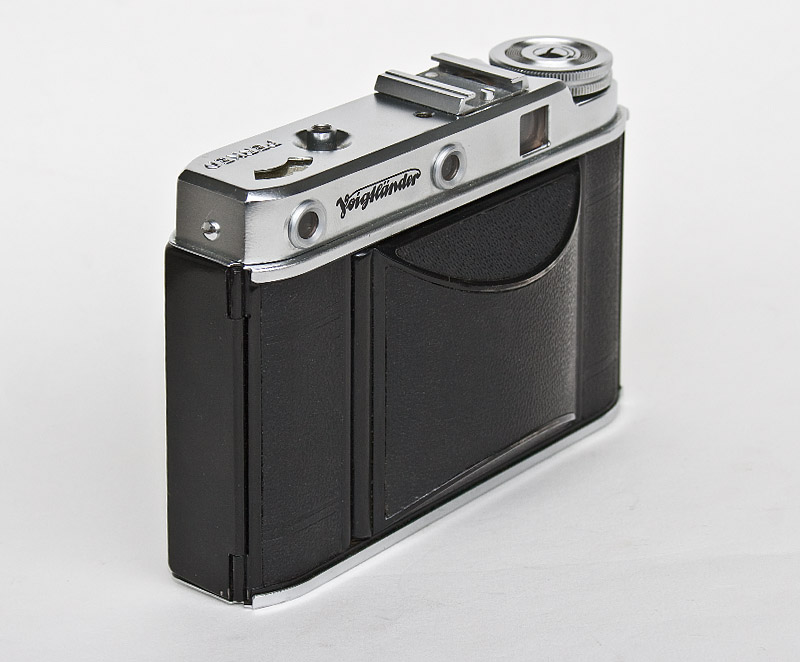

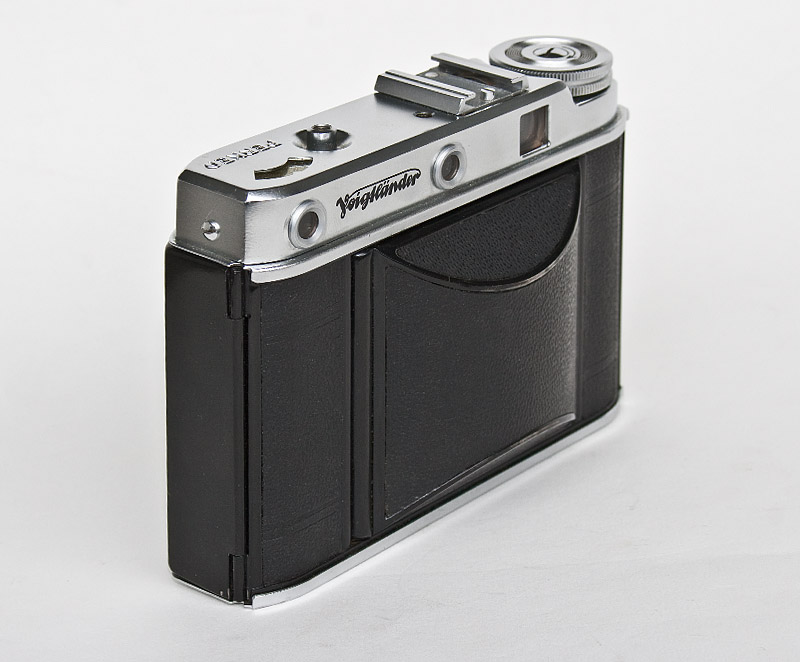

Zugeklappt passt die Perkeo E in jede Rocktasche. Zum Zuklappen müssen zwei Knöpfe an der Klappe gedrückt werden und der kleine Stützfuß (für Aufnahmen mit Selbstauslöser gedacht) muss vorher eingeklappt werden.

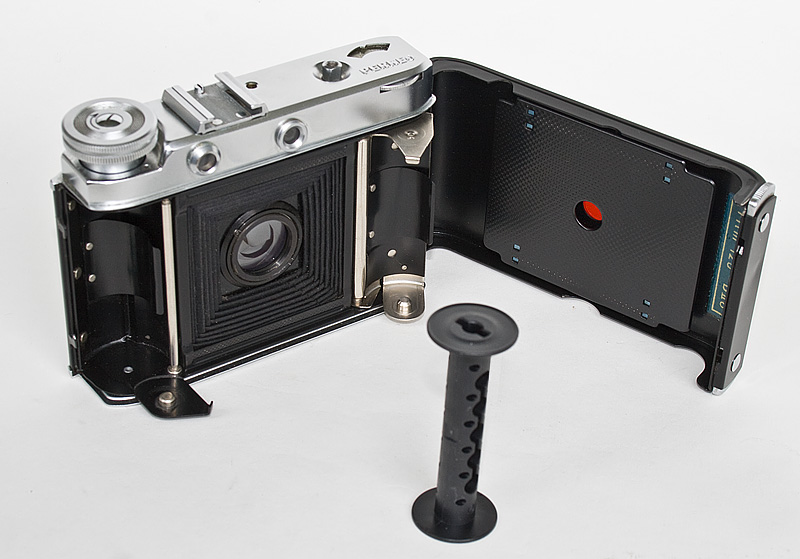

Zum Filmeinlegen werden die beiden Spulenträger ausgeschwenkt. In der Rückwand ist das rote Fenster zum Erkennen der auf dem Film-Schutzpapier aufgedruckten Bildnummern zu sehen. Das Bildzählwerk des Vorgängermodells (II) wurd aus Platzgründen nicht übernommen.


Liebe Grüße
Willi

"Altes bewahren - Neues prüfen"

Zuletzt bearbeitet am 16.11.10 10:20

Datei-Anhänge
Perkeo_1.jpg Perkeo_1.jpg (335x)

Mime-Type: image/jpeg, 184 kB

Perkeo_2.jpg Perkeo_2.jpg (285x)

Mime-Type: image/jpeg, 141 kB

Perkeo_3.jpg Perkeo_3.jpg (333x)

Mime-Type: image/jpeg, 167 kB

Perkeo_4.jpg Perkeo_4.jpg (291x)

Mime-Type: image/jpeg, 130 kB

Perkeo_5.jpg Perkeo_5.jpg (326x)

Mime-Type: image/jpeg, 108 kB

Perkeo_6.jpg Perkeo_6.jpg (329x)

Mime-Type: image/jpeg, 141 kB


Hinweise:
---> Urheberrechte 1: Keine Scans von Prospekten, Bedienungsanleitungen oder Buch/Zeitschriften-Artikeln hochladen.
---> Urheberrechte 2: Nur selbst aufgenommene Photos hochladen. Keine Fotos auf und in fremden Grundstücken.
---> Keine Fotos, auf denen Personen erkennbar oder zuordenbar sind !
---> Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen mit genauerQuellenangabe.
---> Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffzahl, die Bild-Anklicke direkt im Text werden nicht gewertet


21.10.10 07:15
Rainer

Administrator

21.10.10 07:15
Rainer

Administrator

Re: Voigtländer Perkeo E (III)

Hallo Willi,
mir gefällt besonders das kleine Detail des Tisch-Aufstellers, wohl realisiert durch den kleinen Ausstell-Hebel. Auch die Ladehilfe beim Filmeinlegen ist eine gute Idee.

MFG Rainer (Admin)

Möge die Belichtung immer kürzer als 1/30 Sekunde sein.
Aus Negativ wird Positiv.

Zuletzt bearbeitet am 29.11.10 10:17
