viele historische (vor allem) Plattenkameras hatten Anfang der 1900-Jahre Verschlüsse die nach dem Luftbremse-Prinzip (auch Piston shutter genannt) arbeiteten. Damit konnten recht stabile Belichtungszeiten von ca. 1 bis 1/100 Sek. realisiert werden.

Ein Kolben lief dabei in einem Zylinder unter Federdruck hindurch. Mittels eines kleinen Ventils und / oder durch die einstellbare Laufstrecke konnte die Belichtungszeit gewählt werden. Aufgrund des teilweise "eingesperrten" Luftvolumes verzögerte sich die Bewegung des Kolbens oder des Zylinders leicht in Abhängigkeit von der gewählten Belichtungszeit-Einstellung.

Es gab geschlossene (weniger anfällig auf Staubeindringen) und offene Systeme.

Man findet Kolbensysteme mit einem oder zwei Kolben, sowie horizontaler oder vertikaler Lage der Kolben/Zylinder-Einheit.

Bei Zwei-Kolben-Systemen dient einer der beiden zur Pneumatic-Steuerung eines Fernauslösers (mit Luft-Gummiball), der andere zur Verschlusszeit-Steuerung. Die Zeiten-Kombination Kolben/Zylinder konnte auch als Doppelkammer ausgebildet sein (geschlossenes System mit weniger Staubeindringung).

Es gab auch Verschlüsse mit einem Kolben/Zylinder, der aber nur für den Luft-Fernauslöser verwendet wurde.

Fehlfunktion:
Es ist möglich, daß nach Jahrzehnten der Kolben im Zylinder feststeckt oder zu langsam abläuft. Ursache kann Staubeindringung zwischen Kolben und Zylinderwand oder nachträgliche Ölung / Fettung durch Laien oder eingedrungener kombinierter Staub mit Feuchtigkeit sein.

Abhilfe:
Je nach Modell kann man die Kolben/Zylinder-Einheit vom Restteil der Verschlußeinheit teil-demontieren (z.B. durch Entnahme der Halteschraube, wenn vorhanden). Im Allgemeinen läßt sich der Kolben vorsichtig mit Nur-Hand-Kraft lösen (Längs-Bewegung oder Drehbewegung). Gelingt das nicht, reicht oft ein Tropfen Spiritus oder Waschbenzin, eingebracht an der Verbindungsstelle Kolben / Zylinder um beide Teile beweglich zu bekommen. Nun gründlich die Zylinder- und Kolben-Wände damit reinigen.

Wichtig: Nicht danach ölen oder fetten, nicht mit Schleifmitteln einwirken. Vom Herstellerwerk aus wurde nicht geölt.

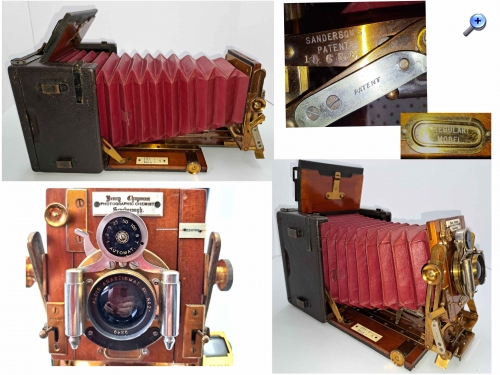

Eine Kamera im Forum mit einem Kolben-Verschluß:


Linke untere Abbildung:
Linker senkrechter Kolben = Fernauslöser
Rechter senkrechter Kolben = Zeiten-Funktion
Foto: Irifue
