Tipps-Suche und Reparatur: Victor-Shutter einer Pony Premo
Hallo zusammen,
Bei dieser Pony-Premo ist der Verschluss defekt. Entweder sind Teile - Federn - ausgehakt oder fehlen ganz. Um das abzuklären müsste ich den Verschluss öffnen.
Kann mir jemand Tipps geben, wie ich da vorgehen muss.
Urheberrechte 1: Keine Scans von Prospekten, Bedienungs-Anleitungen, Prominentenfotos, Kunstobjekten oder Buch/Zeitschriften-Artikeln, die über begründete Bildzitate hinaus gehen.
Urheberrechte 2: Nur selbst aufgenommene Fotos. Keine Fotos auf und in fremden Grundstücken / Gebäuden / Museen, Ausstellungen, Theatern, usw.
Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen deutlich als Zitat erkennbar mit genauer Quellenangabe.
Keine Fotos, auf denen Personen erkennbar oder zuord-bar sind, ohne deren schriftliche Genehmigung (DSGVO). Ebenso keine erkennbaren KFZ-Kennzeichen oder Fragmente davon! !
Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.
Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffszahl, die Bild-Anklicke direkt im Text werden nicht gezählt!
Re: Tipps-Suche und Reparatur: Victor-Shutter einer Pony Premo
Hallo zusammen,
leider habe ich nur die Reparatur eines Bausch&Lomb Automat gefunden - keinen Unicum-Verschluss und kein Victor-Verschluss. Ich habe mir das Ganze schon 3x angesehen und die Knoten im Hirn sind immer dicker geworden. Das sieht sehr kompliziert aus, diese vielen kleinen Teile.
Re: Tipps-Suche und Reparatur: Victor-Shutter einer Pony Premo
Hallo zusammen,
die obere Abdeckung des Victor-Veschlusses ist abgeschraubt. Die beiden Federchen waren noch intakt. Der rechte Zylinder hängt fest. Wie kann ich ihn lösen? Mit Feuerzeugbenzin, mit Alkohol?
Innenseite der Abdeckung
Linker Zylinder händisch hochgeschoben
Ich habe jetzt den rechten Zylinder erwärmt, man kann ihn etwas bewegen. Der Verschluss lässt sich spannen und löst sich aber sofort wieder - wie ein Automatic Shutter - nur umgekehrt. Die Verschlusslamellen und die Irisblende sind OK - nichts verölt oder blockiert. Es liegt also nur an der Verschlussmechanik, insbesondere an dem rechten Zylinder. wenn der wieder gangbar gemacht wird, funktioniert der ganze Verschluss wieder, Kann man den Zylinder auseinanderbauen, um ihn zu säubern?
Re: Tipps-Suche und Reparatur: Victor-Shutter einer Pony Premo
Hallo Ingrid,
kommt darauf an. Wenn es darum zu prüfen ob der Rotor im Zylinder fest sitzt oder die Blockade von aussen über der Steuerhebel kommt, kann die testweise Entnahme der Schraube diese feste Verbindung aufheben. Klar, man muß dabei die Kontrolle auf ungewünschte Bewegungen behalten.
Ich hatte das so verstanden, daß das Teil im Zylinder sich nicht bewegen läßt?
Beste Grüße von Haus zu Haus Rainer (Forumbetreiber)
Analog: Aus Negativ wird Positiv. Digital: Pixel sind nicht alles, aber ohne Pixel ist alles nichts.
Re: Tipps-Suche und Reparatur: Victor-Shutter einer Pony Premo
Hallo Ingrid, diesen Verschluss kannst du im Prinzip komplett auseinander bauen wenn es sein muss, er ist sehr Reparatur-freundlich. Aber wenn das Problem nur isoliert am Auslöser- und / oder am Verzögerungszylinder liegt, würde ich die ausbauen (Schrauben raus, Kolben vorsichtig rausziehen oder drehen - es darf dabei kein Kratzer durch Schmutz auf der Kolbenfläche entstehen), dann reinigen, mit Watteträger, etwas Feuerzeugbenzin kann helfen. In der Regel läuft der Kolben dann wieder ausreichend gut im Zylinder. Gruss Sascha
Re: Tipps-Suche und Reparatur: Victor-Shutter einer Pony Premo
Hallo Sascha,
tausend Dank für deine Hilfe, das macht mir Mut. Am Dienstag werde ich Feuerzeugbenzin besorgen und den Verzögerungszylinder ausbauen.
Ist dies die richtige Schraube, die ich lösen muss? Ist schon verrückt. Anfangs habe ich mich nur durch Anschauen an den Kameras erfreut. Mittlerweile möchte ich gern, dass sie auch - soweit es mir möglich ist - funktionieren. Und ich möchte auch mit ihnen fotografieren. Natürlich nicht mit allen, das würde von der Zeit auch gar nicht klappen. Nur mit den ganz alten um 1900 oder welchen mit besonderen Verschlüssen, z.B. Unicum-, Volute-Verschluss.
Beste Grüße, melde mcih dann nochmal nächste Woche.
Re: Tipps-Suche und Reparatur: Victor-Shutter einer Pony Premo
Hallo Sascha, hallo Rainer,
frohe Ostern.

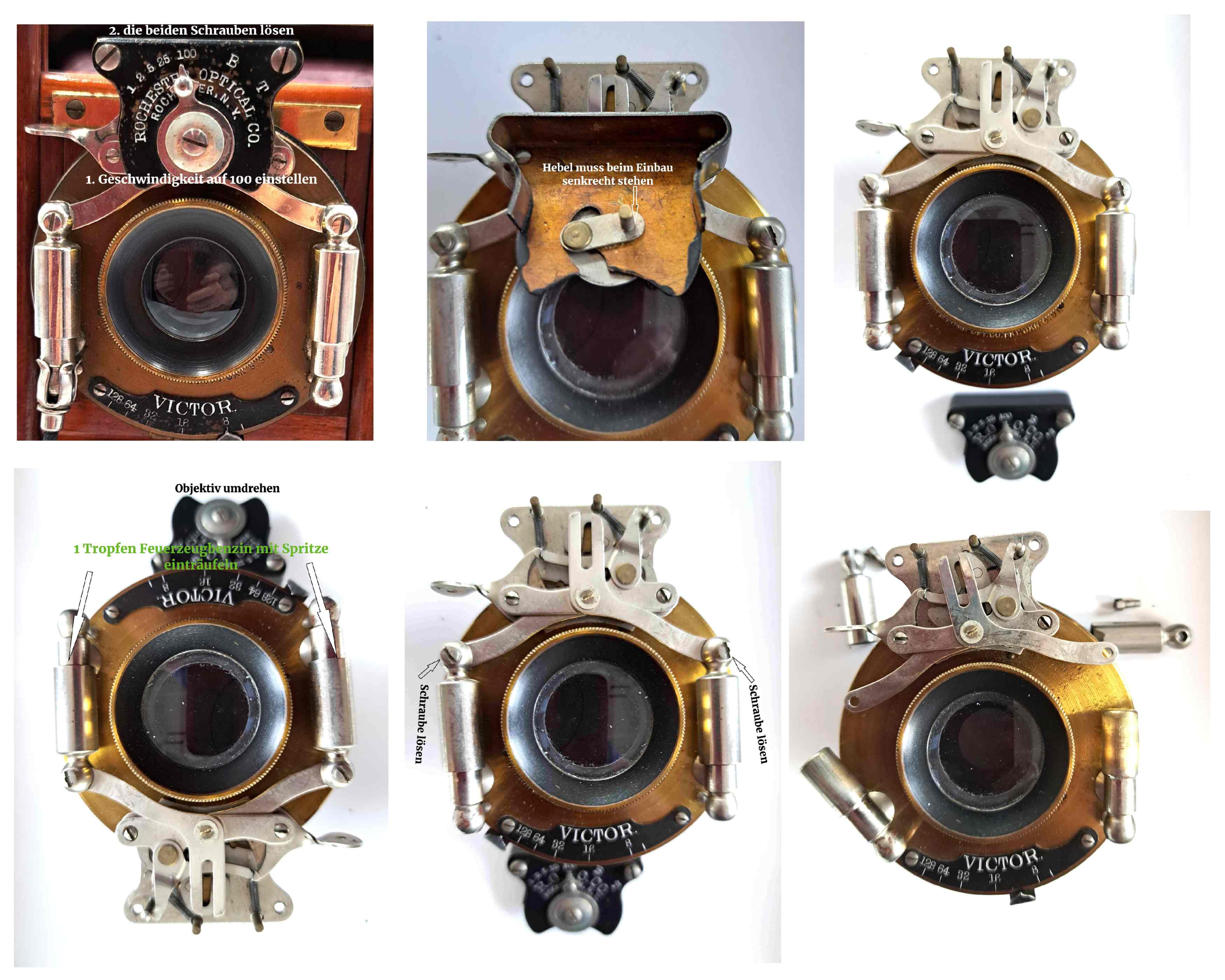

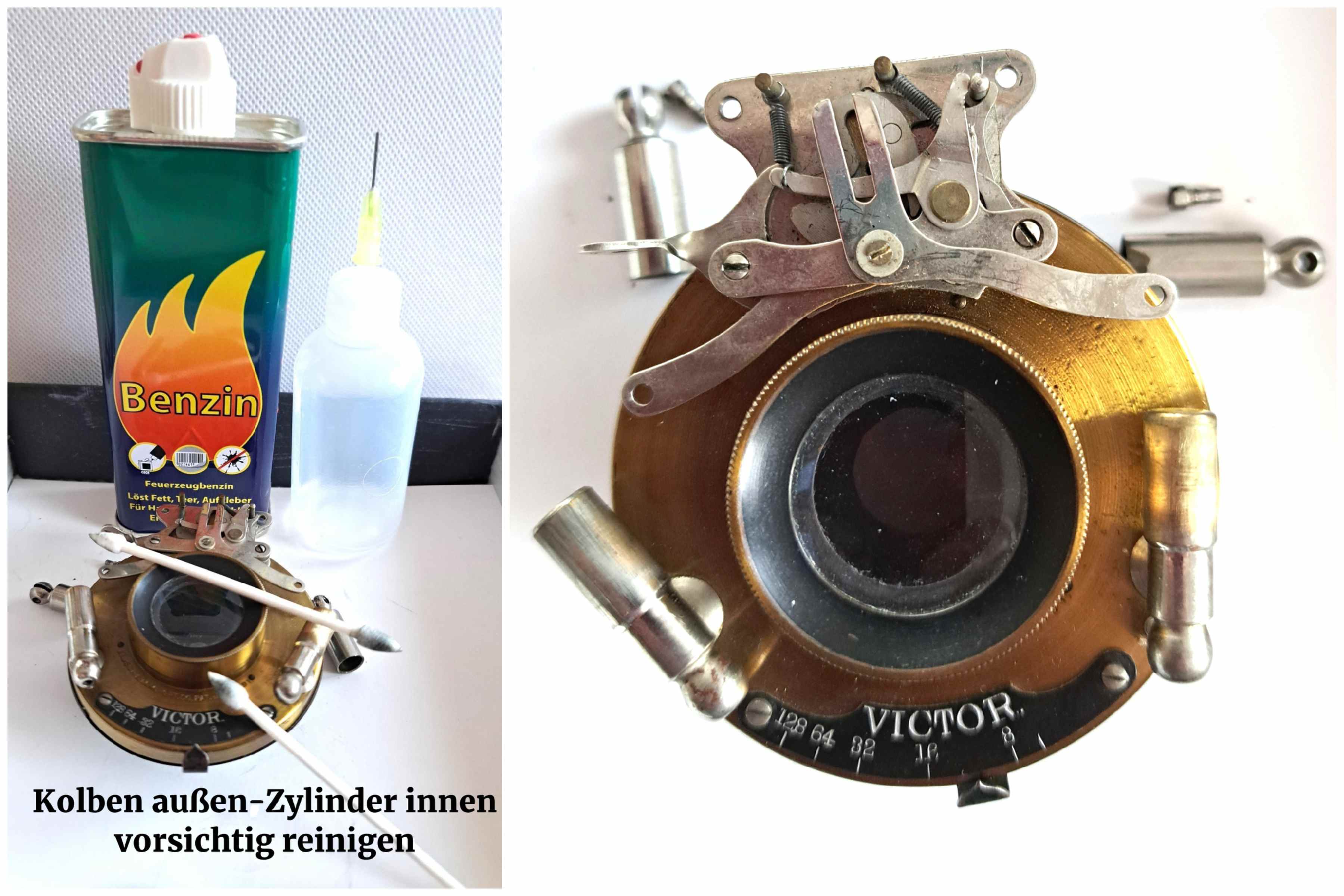

Da ich das schöne Wetter wegen Birkenpollen-Allergie nicht genießen kann, habe ich inzwischen Zylinder und Kolben mit einer Spritze ganz wenig Feuerzeugbenzin eingeträufelt, die Schrauben gelöst und Zylinder von den Kolben getrennt. Funktionierte direkt, ohne drehen. Dann mit Benzin gereinigt - war eine Menge Schmutz innen und außen. Nachher wiederhole ich die Prozedur noch einmal.

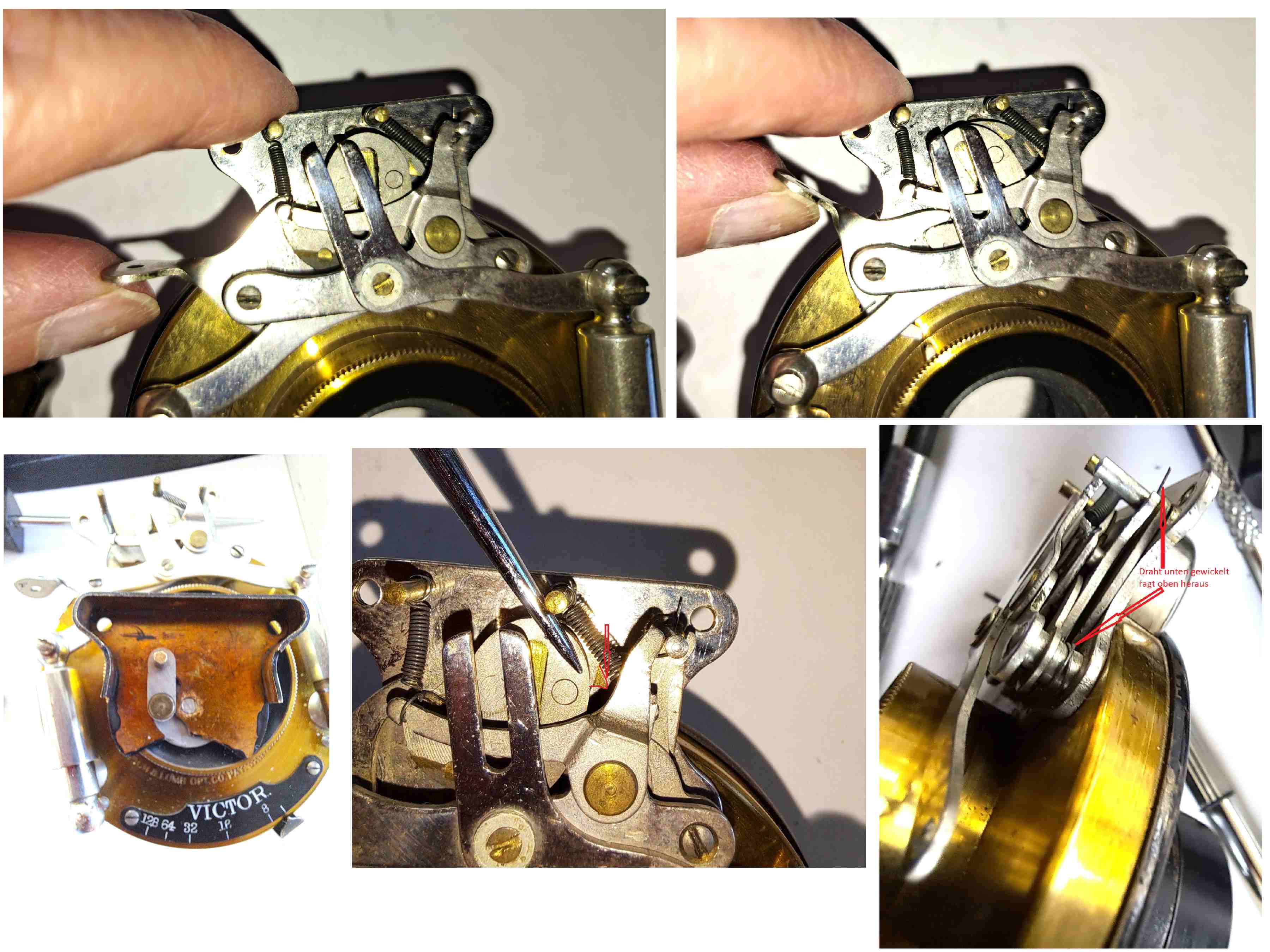

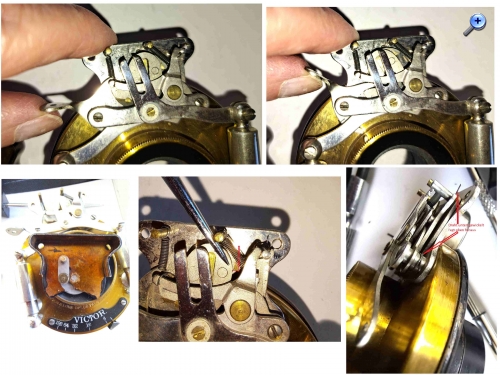

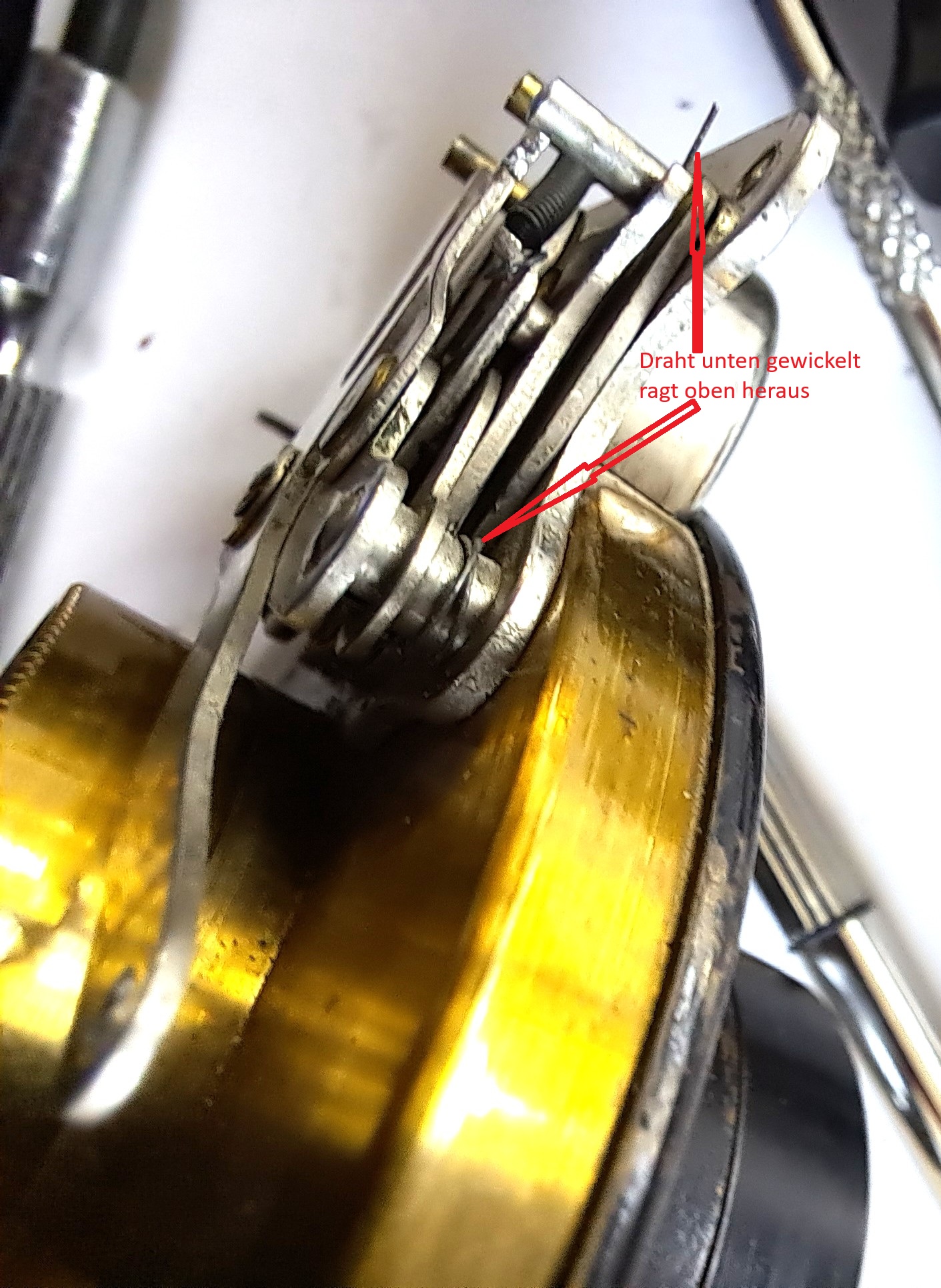

Ich habe die Zylinder wieder angeschraubt und es funktioniert nicht. Allerdings habe ich einen Draht gefunden, der unten 2xgewickelt oben herausragt.

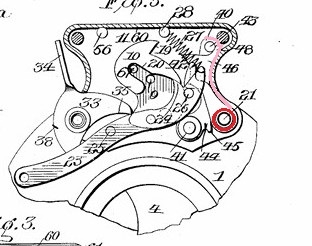

Der Draht läuft verdeckt hinter 21, kommt hinter 46 raus und bewegt den Hebel Kann es sein, dass der Verschluss erst funktioniert, wenn die Abdeckung wieder aufgeschraubt ist? Ich habe bei dem Unicum-Verschluss auch so einen Draht gefunden, der nur hochgeführt wurde.

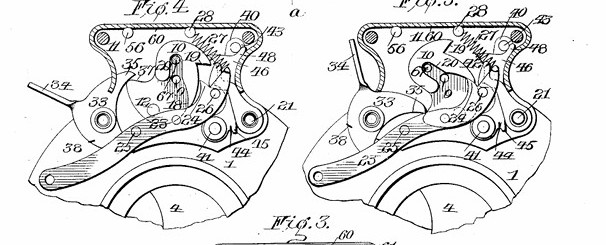

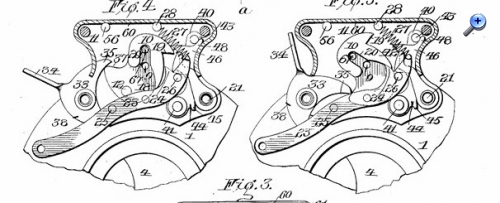

Ist das in der Zeichnung die Nummer 19?

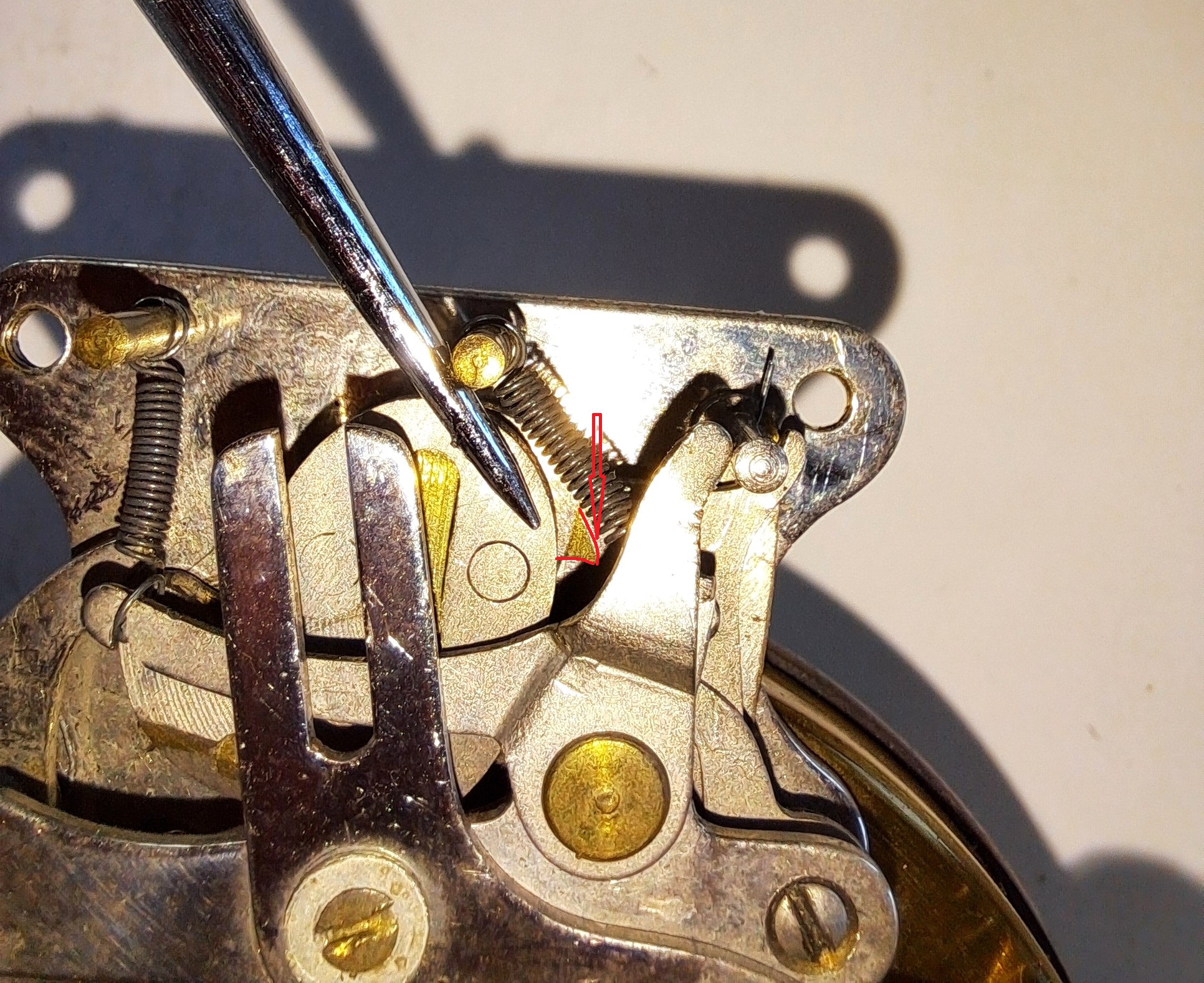

Wenn ich den Verschluss spanne, bewegt sich die kleine Nase nach unten, so als wolle sie irgendwo einhaken. Ich finde aber nicht wo und wie.
In der Abdeckung ist ein kleiner Stift. Wo muss der hin?
Richtige Stelle gefunden, Verschluss spannt und lässt sich auslösen. Aber die Verschlusslamellen reagieren nicht.

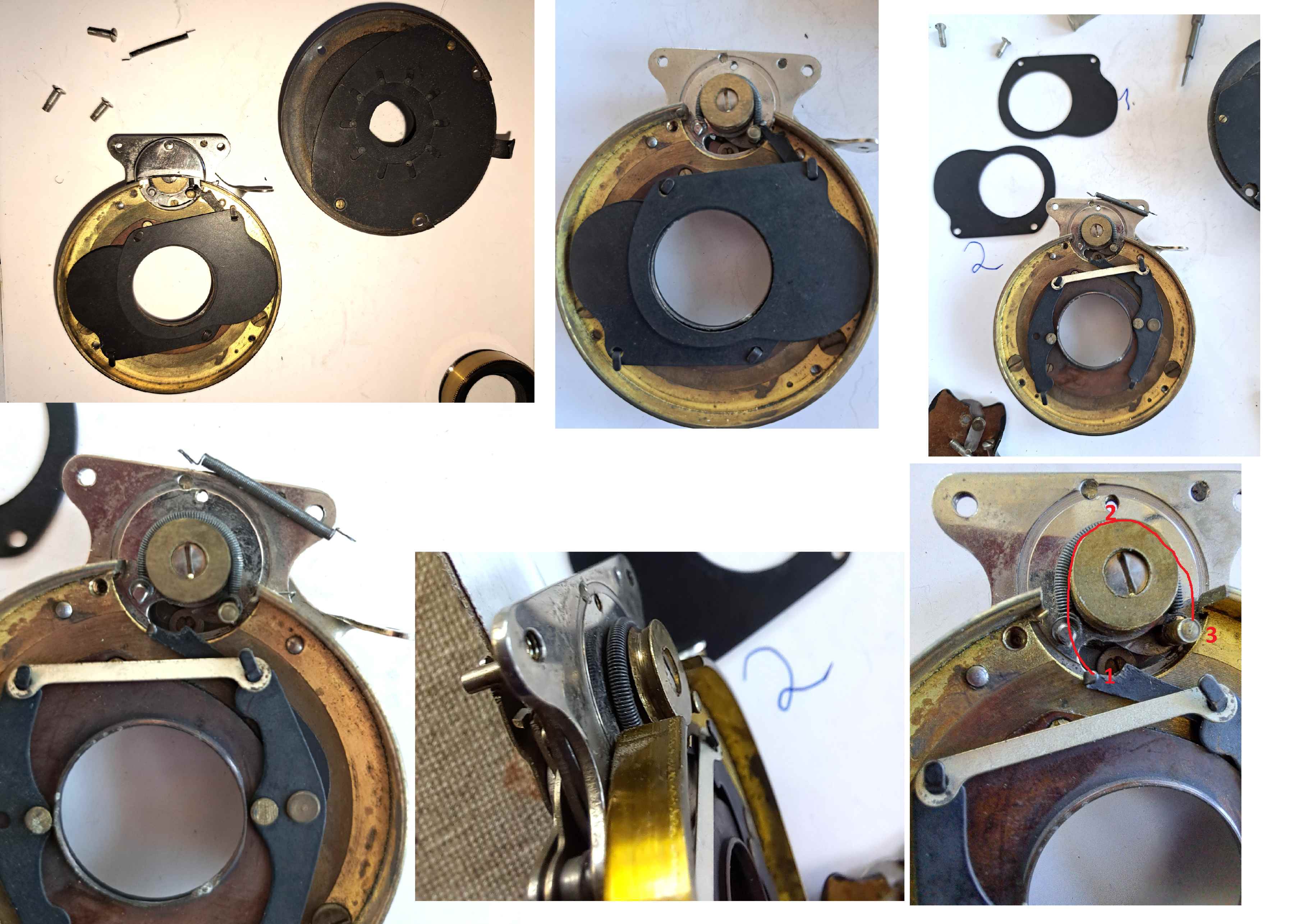

Jetzt die Rückseite des Objektivs entfernen und sofort fand ich eine lose Feder. Wo gehört sie hin? Die kleine halbrunde Abdeckung entfernt und da war schon eine Feder. Ich entdeckte eine zweite Rille in der Führung. Ich habe auch die Stellen gefunden, wo die zusätzliche Feder eingehängt werden muss. Sie bleibt aber nicht da, wo sie sein sollte, sie fliegt mir um die Ohren. Als Zugabe begab sich auch eine kleine Feder vom Verschluss auf Wanderschaft. Das Ganze wurde zur sportlichen Betätigung. Auf allen Vieren auf dem Boden und unter dem Tisch herumkrabbeln. Im Gegensatz zu mir fand unser Hund das ganz witzig und fasste es als Spiel auf. Also Hund aus dem Zimmer und weitersuchen. Ich habe beide gefunden. Anschließend alles ordentlich in den Deckel eines Schuhkartons gepackt und auf dem unteren Boden der Vitrine geparkt. Bis zum nächsten Versuch.
