[iIa] Canon 110ED
 1 2 3
 1 2 3
10.03.20 11:50
Georg

BZF-Meister

10.03.20 11:50
Georg

BZF-Meister

Re: Canon 110ED u. Flash Extender

Hallo,

nun wollte ich doch wissen, wie die Ziffern eingeblendet werden.
Dies ist meine mit einem Stereomikroskop gemachte Bildergeschichte:

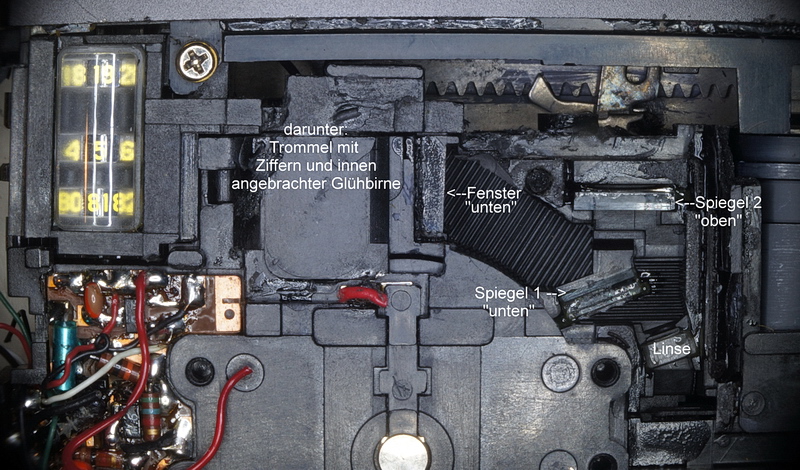

Nach Abnahme des Deckels ... sieht man das Fenster zu den Ziffern, 2 Spiegel und die abbildende Linse.



Das Licht der beleuchteten Ziffern gelangt durch das tief unten liegende Fenster zu Spiegel 1, dann zu Spiegel 2 und dann zur Linse. Diese bildet die Ziffern auf dem Film ab.



Da ich schräg auf die Öffnung schaue, sehe ich nicht das eingestellte Datum, sonder die Ziffern darunter.

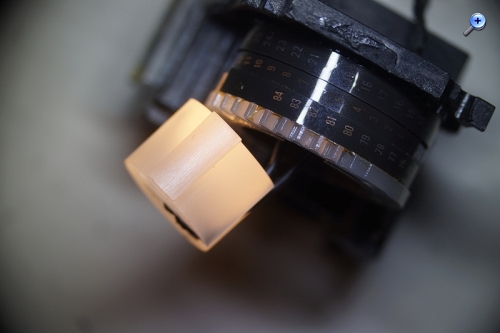

Die Datum-Einheit habe ich herausgezogen.











Gruß,
Georg

Datei-Anhänge
b-CANON-110-ED-01.JPG b-CANON-110-ED-01.JPG (158x)

Mime-Type: image/jpeg, 299 kB

b-CANON-110-ED-02.JPG b-CANON-110-ED-02.JPG (176x)

Mime-Type: image/jpeg, 324 kB

b-CANON-110-ED-03.JPG b-CANON-110-ED-03.JPG (133x)

Mime-Type: image/jpeg, 208 kB

b-CANON-110-ED-04.JPG b-CANON-110-ED-04.JPG (158x)

Mime-Type: image/jpeg, 228 kB

b-CANON-110-ED-05.JPG b-CANON-110-ED-05.JPG (160x)

Mime-Type: image/jpeg, 212 kB

b-CANON-110-ED-06.JPG b-CANON-110-ED-06.JPG (167x)

Mime-Type: image/jpeg, 182 kB

b-CANON-110-ED-07.JPG b-CANON-110-ED-07.JPG (141x)

Mime-Type: image/jpeg, 269 kB

b-CANON-110-ED-08.JPG b-CANON-110-ED-08.JPG (152x)

Mime-Type: image/jpeg, 260 kB

b-CANON-110-ED-09.JPG b-CANON-110-ED-09.JPG (131x)

Mime-Type: image/jpeg, 173 kB


Hinweise:

  • Urheberrechte 1: Keine Scans von Prospekten, Bedienungs-Anleitungen, Prominentenfotos, Kunstobjekten oder Buch/Zeitschriften-Artikeln.

  • Urheberrechte 2: Nur selbst aufgenommene Fotos. Keine Fotos auf und in fremden Grundstücken / Gebäuden / Museen, Ausstellungen, Theatern, usw.

  • Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen deutlich als Zitat erkennbar mit genauer Quellenangabe.

  • Keine Fotos, auf denen Personen erkennbar oder zuord-bar sind, ohne deren schriftliche Genehmigung (DSGVO). Ebenso keine erkennbaren KFZ-Kennzeichen oder Fragmenten davon! !

  • Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.

  • Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffszahl, die Bild-Anklicke direkt im Text werden nicht gezählt!


10.03.20 13:44
Scannerhannes

BZF-Meister

10.03.20 13:44
Scannerhannes

BZF-Meister

Re: Canon 110ED

Wow!
Danke :)

10.03.20 15:39
Rainer

Administrator

10.03.20 15:39
Rainer

Administrator

Re: Canon 110ED

Hallo Georg,

nochmals Wow!

... und interessant!



Grüße von Haus zu Haus
Rainer (Forumbetreiber)

Analog: Aus Negativ wird Positiv.
Digital: Pixel sind nicht alles, aber ohne Pixel ist alles nichts.
Ein Leben ohne Facebook ist möglich.

11.03.20 08:26
RolandG

BZF-Meister

11.03.20 08:26
RolandG

BZF-Meister

Re: Canon 110ED

Hallo Georg,

auch ich bin von Deiner Bildergeschichte mit derdetaillierten Funktionsbeschreibung begeistert.
Danke!
Roland

18.03.20 11:57
Georg

BZF-Meister

18.03.20 11:57
Georg

BZF-Meister

Re: Canon 110ED

Hallo,

diese nette Ergänzung, einen CANON speedlite extender, habe ich noch in einer Schublade gefunden.







Gruß,
Georg

Zuletzt bearbeitet am 18.03.20 13:20

Datei-Anhänge
Seedlite-extender-1.JPG Seedlite-extender-1.JPG (153x)

Mime-Type: image/jpeg, 317 kB

Seedlite-extender-2.JPG Seedlite-extender-2.JPG (127x)

Mime-Type: image/jpeg, 250 kB

Seedlite-extender-3.JPG Seedlite-extender-3.JPG (118x)

Mime-Type: image/jpeg, 445 kB
