[iIa] Nokia Photo-Handy 6220 Classic
 1
 1
18.03.10 18:39
Willi

BZF-Meister

18.03.10 18:39
Willi

BZF-Meister

[ iIa ] Nokia Photo-Handy 6220 Classic

Hallo im Forum!

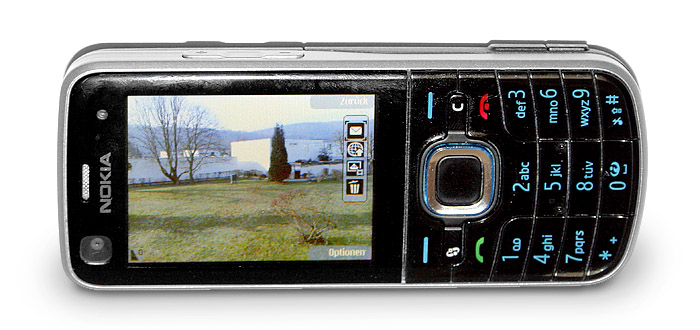

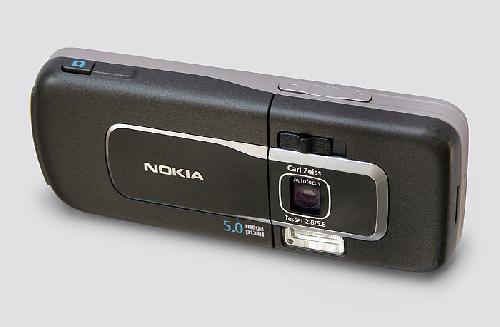

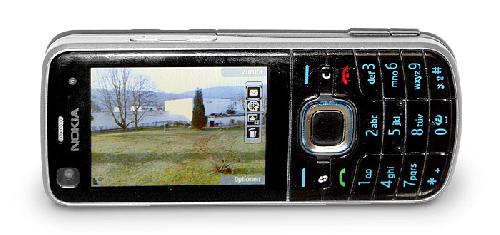

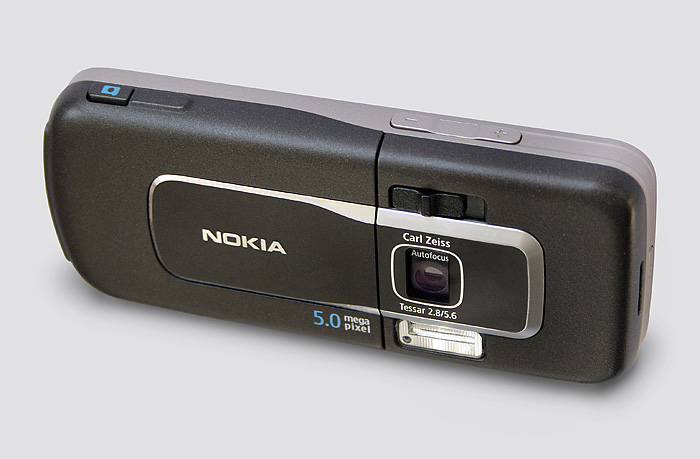

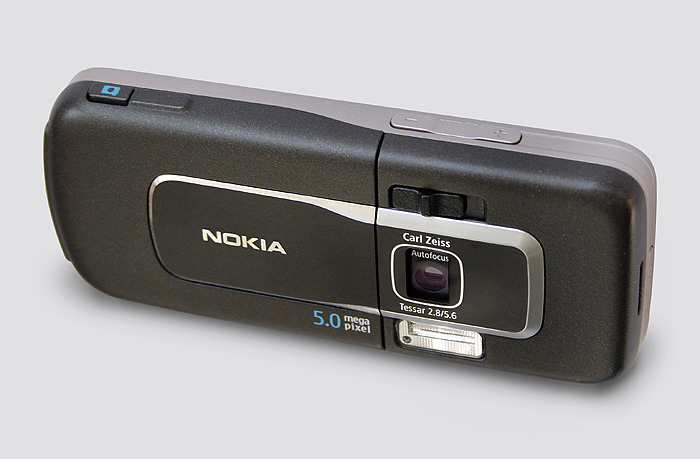

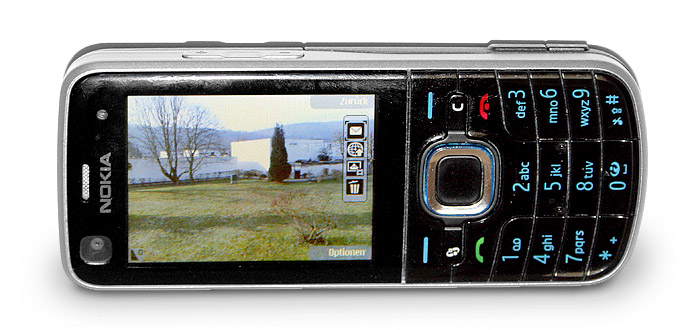

Das Nokia 6220 ist eher eine Digitalkamera mit der man auch mobil telefonieren kann im Gegensatz zu den zahlreichen Mobiltelefonen mit integrierter Digicam.


(für volle Auflösung ins Bild klicken)

Technische Daten:

  • Typ: Mobiltelefon mit eingebauter Digitalcamera
  • Modell: Nokia 6220 Classic
  • Baujahr: 2008
  • Bildsensor: 5 Megapixel, Bildgröße 2592 x 1944 Pixel
    umschaltbar auf 3, 2, 0,8, 0,3 Megapixel
    Lichtempfindlichkeit: 100 - 800 ISO (bei manueller Einstellung)
  • Objektiv: Carl Zeiss Tessar 1:2,8 / 5,6 mm, feste Blendenöffnung
  • Entfernungseinstellung: Autofocus 10 cm - unendlich
    AF Hilfslicht (rote LED) bei Dunkelheit
  • Zoom: Digitalzoom 3x, Extended bis 20x
  • Belichtungsregelung: nur durch Belichtungszeit (Festblende 2,8)
    Bei viel Licht wird ein ND 4x Graufilter eingeschwenkt
  • Weißableich: Automatik, manuelle Auswahl
  • Blitz: Xenon-Elektronenblitz, Leitzahl ?
    Auswahl: Auto, immer ein, aus, rote Augen Reduktion
  • Aufnahmeprogramme: Automatik, Benutzerdefiniert (manuell), Nahaufnahme, Portrait, Landschaft, Sport, Nacht, Portrait Nacht
    Selbstauslöser: 2, 10, 20 Sek.
    Reihenaufnahmen 1 Sek - 30 Min. Intervall
  • Videoaufnahme: VGA 640x480 Px. mit Ton
  • Speicherkarte: Micro SD bis 8 GB
  • Display: 2,2" TFT, 320x240 Px, 16 Mio. Farben
  • Stromversorgung: Lithium-Polymer Akku 900 mAh
  • Abmessungen: 108x47x17 mm
  • Gewicht: 98 g
  • Weitere Eigenschaften:
    Geotagging durch eingebauten GPS Empfänger
    direkter E-Mail Bildversand
    2. Kamera (Webcam) neben dem Display
    Betriebsystem: Symbian 9.3
    GPS mit moving-map
    (und telefonieren kann man auch damit)






Das Zeiss Tessar liefert Bilder mit guter Schärfe. Leider gehen viele Details in den Aufnahmen durch die extreme jpg-Komprimierung beim Speichen verloren. Dateigröße nur 0,8 - 1,5 MB.



Ein Musterbild - auf die Hälfte verkleinert (für volle Auflösung ins Bild klicken)




Liebe Grüße
Willi

"Altes bewahren - Neues prüfen"

Zuletzt bearbeitet am 18.03.10 22:53

Datei-Anhänge
6220C.jpg 6220C.jpg (610x)

Mime-Type: image/jpeg, 95 kB

6220C_2.jpg 6220C_2.jpg (528x)

Mime-Type: image/jpeg, 98 kB

Kirche.jpg Kirche.jpg (532x)

Mime-Type: image/jpeg, 168 kB


Hinweise:

  • Urheberrechte 1: Keine Scans von Prospekten, Bedienungs-Anleitungen, Prominentenfotos, Kunstobjekten oder Buch/Zeitschriften-Artikeln.

  • Urheberrechte 2: Nur selbst aufgenommene Fotos. Keine Fotos auf und in fremden Grundstücken / Gebäuden / Museen, Ausstellungen, Theatern, usw.

  • Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen deutlich als Zitat erkennbar mit genauer Quellenangabe.

  • Keine Fotos, auf denen Personen erkennbar oder zuord-bar sind, ohne deren schriftliche Genehmigung (DSGVO). Ebenso keine erkennbaren KFZ-Kennzeichen oder Fragmenten davon! !

  • Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.

  • Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffszahl, die Bild-Anklicke direkt im Text werden nicht gezählt!


21.03.10 07:59
Rainer

Administrator

21.03.10 07:59
Rainer

Administrator

Re: Nokia Photo-Handy 6220 Classic

Hallo Willi,
die eingebaute Kamera ist wirklich brauchbar, insbesondere im Makrobereich. Autofokus - endlich auch bei Handys ....
Dein Modell hat wohl einen echten Blitz. Mein Modell (5730) krankt in dem Blitzbereich leider.

MFG Rainer

Möge die Belichtung immer kürzer als 1/30 Sekunde sein.
Aus Negativ wird Positiv.

22.03.10 16:11
Willi

BZF-Meister

22.03.10 16:11
Willi

BZF-Meister

Re: Nokia Photo-Handy 6220 Classic

Hallo Rainer!

Ja, das 6220 hat einen "echten" Elektronenblitz mit einer Reichweite von ca. 3 Meter. Braucht dafür entsprechend viel mehr Energie aus dem Akku als ein LED-Blitz. Das Macro-Autofocus arbeitet wirklich gut.


Aufnahmeentfernung ~10 cm (ohne Blitz).

Liebe Grüße
Willi

"Altes bewahren - Neues prüfen"

Datei-Anhänge
Handy-Biene.jpg Handy-Biene.jpg (557x)

Mime-Type: image/jpeg, 113 kB

31.05.11 17:37
Willi

BZF-Meister

31.05.11 17:37
Willi

BZF-Meister

Re: Nokia Photo-Handy 6220 Classic - Krümmungstest

Hallo im Forum!

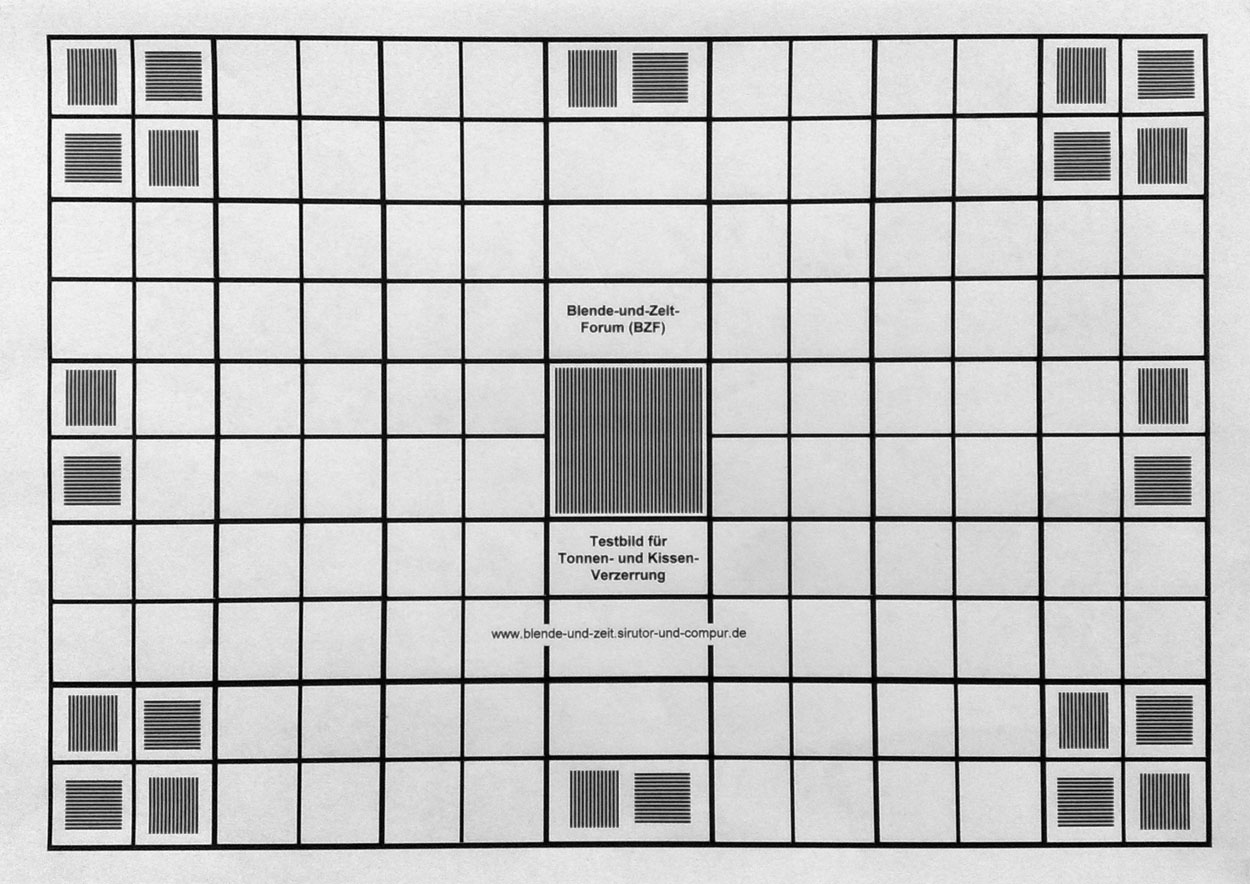

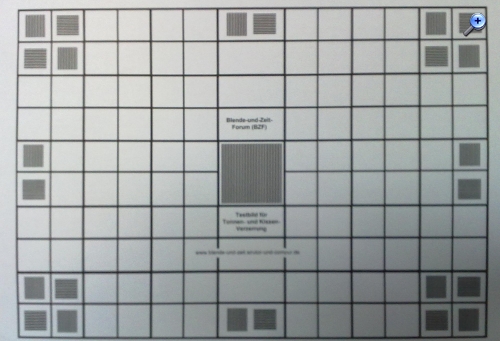

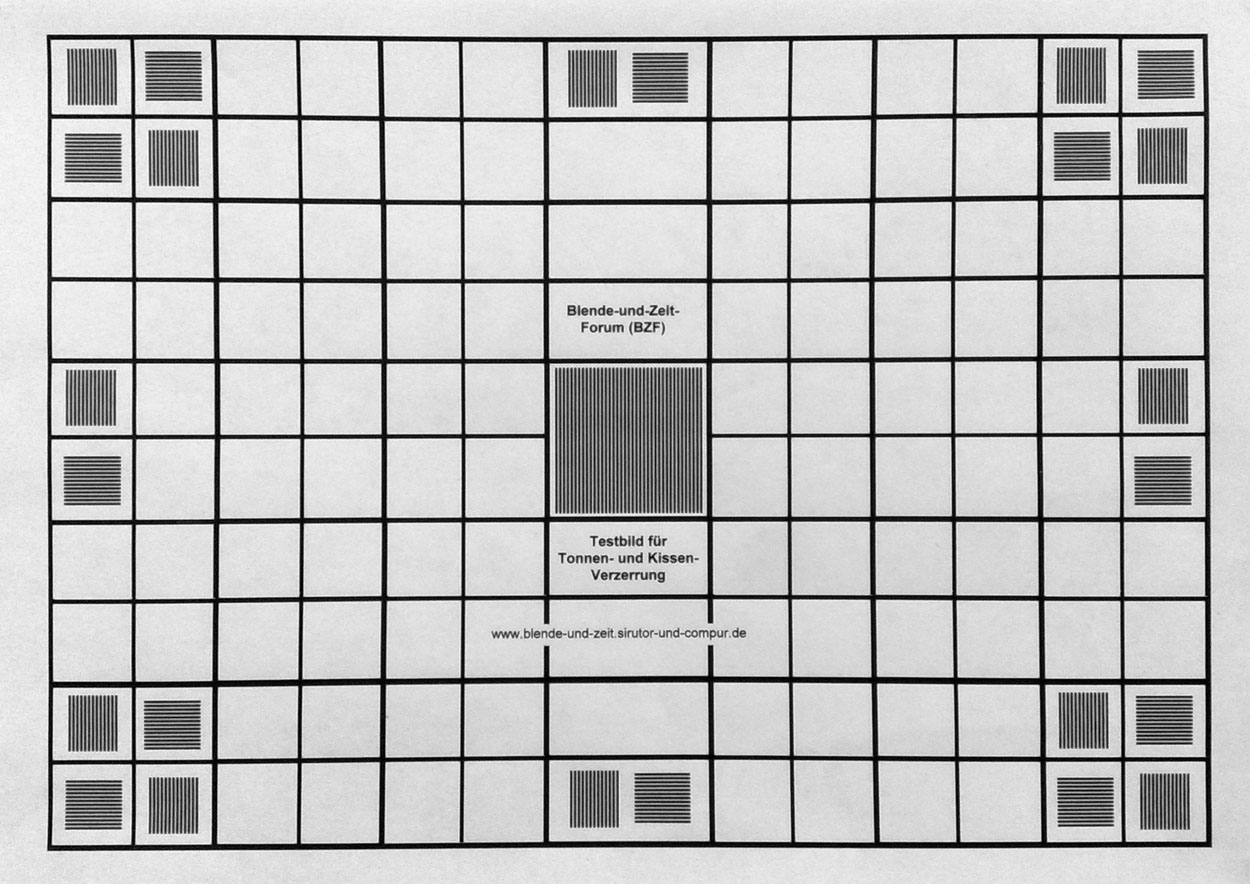

Hier der Verkrümmungs- und Schärfetest des Nokia 6220 Photohandys:
Nur wenig Verkrümmung, Schärfe bis zum Rand - man kann sich nur wundern, was das winzige Objektiv leistet. (Das Originalbild ist auf die Hälfte verkleinert) Da steht zu recht Zeiss Tessar drauf. Die Aufnahmeentfernung war ca. 35 cm.




Liebe Grüße
Willi

"Altes bewahren - Neues prüfen"

Datei-Anhänge
Handytestbild.jpg Handytestbild.jpg (478x)

Mime-Type: image/jpeg, 234 kB

02.06.11 07:08
Rainer

Administrator

02.06.11 07:08
Rainer

Administrator

Re: Nokia Photo-Handy 6220 Classic

Hallo Willi,

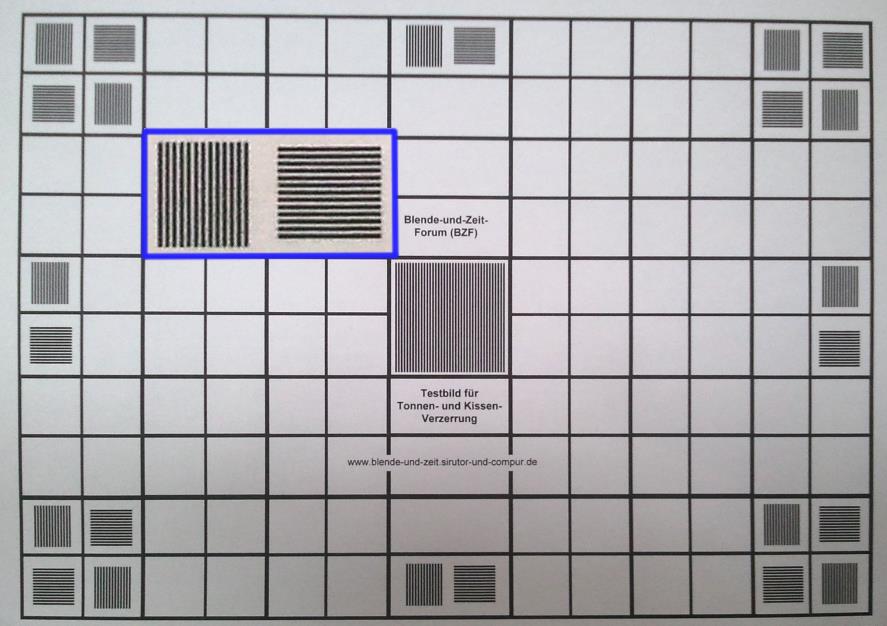

ja das Zeiss Tessar ist gut. Ich habe es in meinem Handy Nokia 5730 bei 3.2 MPix ebenfalls. Allerdings zeigen auch andere Objektive (z.B. im Samsung Wave S8500) gute Eigenschaften, insbesondere bei den Kissenverzerrungen:

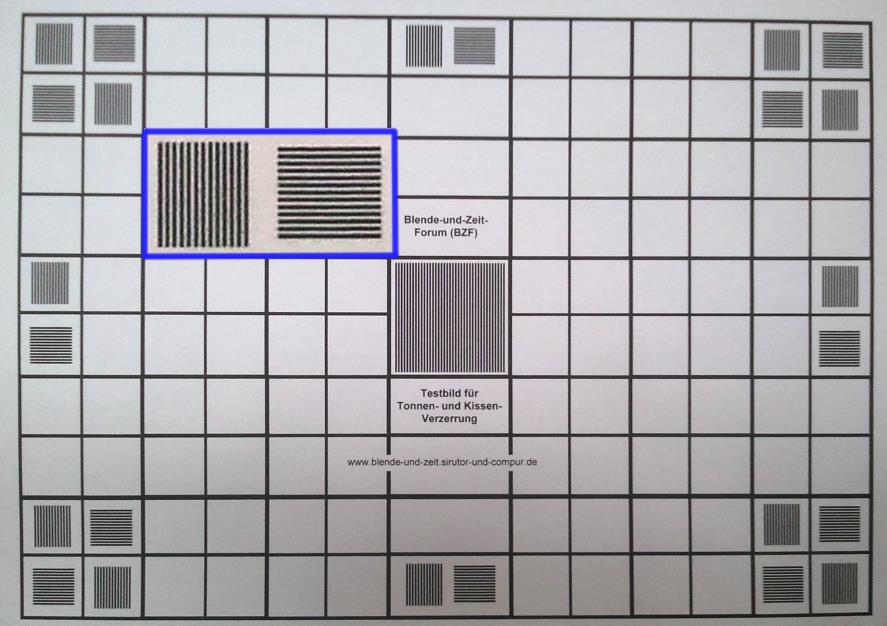

Samsung Wave S8500:
http://www.blende-und-zeit.sirutor-und-c...5&thread=62


Samsung Wave S8500

------------------------------------------------------------------------------------------

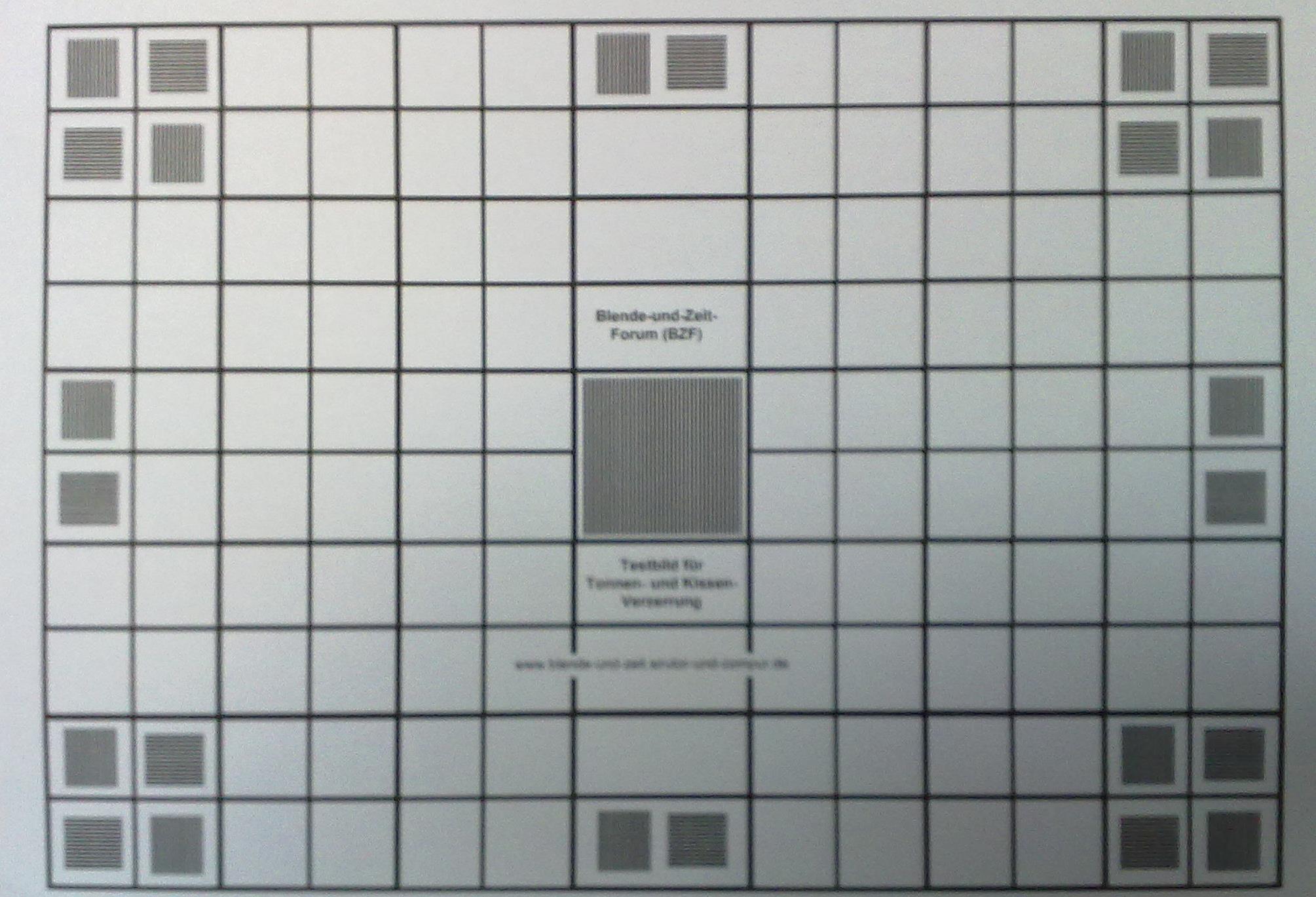

Nokia 5730:
http://www.blende-und-zeit.sirutor-und-c...5&thread=39


Nokia 5730. (Ich hatte vergessen, auf Macro umzuschalten !!!)



MFG Rainer (Admin)

Möge die Belichtung immer kürzer als 1/30 Sekunde sein.
Aus Negativ wird Positiv.

Zuletzt bearbeitet am 02.06.11 07:22

Datei-Anhänge
samsung-testbild.jpg samsung-testbild.jpg (458x)

Mime-Type: image/jpeg, 75 kB

nokia 5730-testbild.jpg nokia 5730-testbild.jpg (598x)

Mime-Type: image/jpeg, 296 kB

26.03.13 10:46
Willi

BZF-Meister

26.03.13 10:46
Willi

BZF-Meister

Re: Nokia Photo-Handy 6220 Classic

Hallo im Forum!

Nach dem Ableben des Nokia 6220C wegen Akkuschwäche und Displayschaden (breite vertikale schwarze Streifen) stand der Erforschung der photographischen Innereien nichts mehr im Weg.

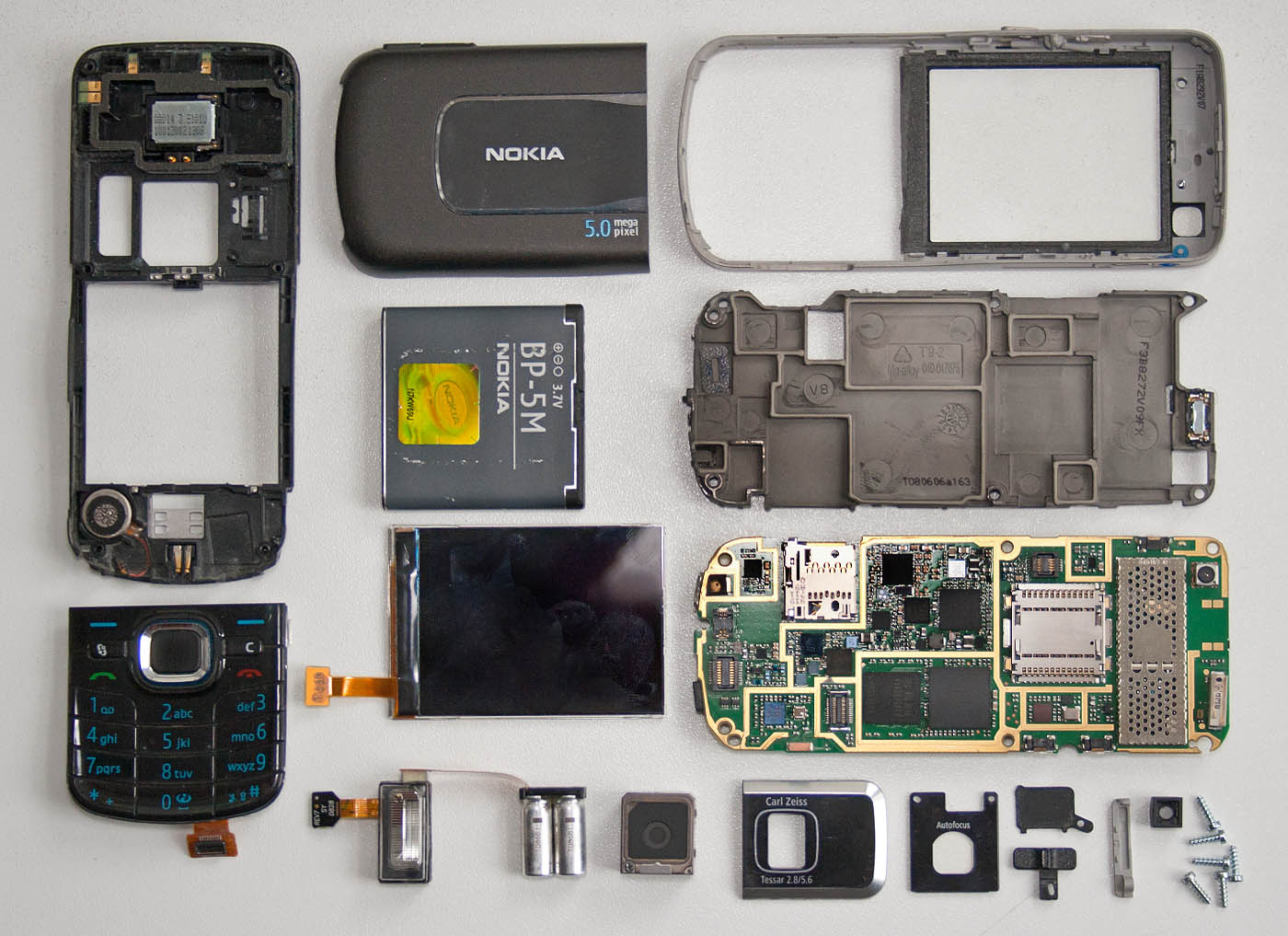

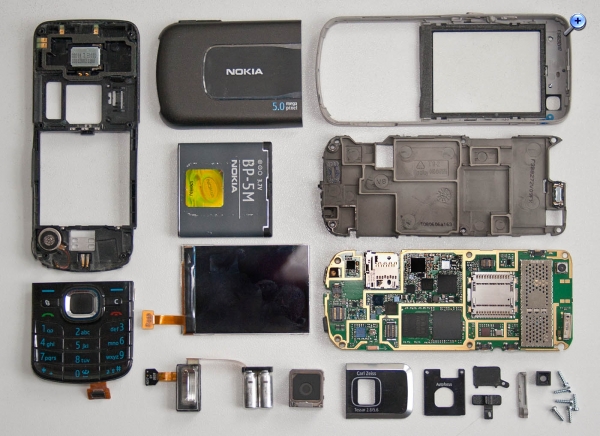

Die Einzelteile des Photohandys

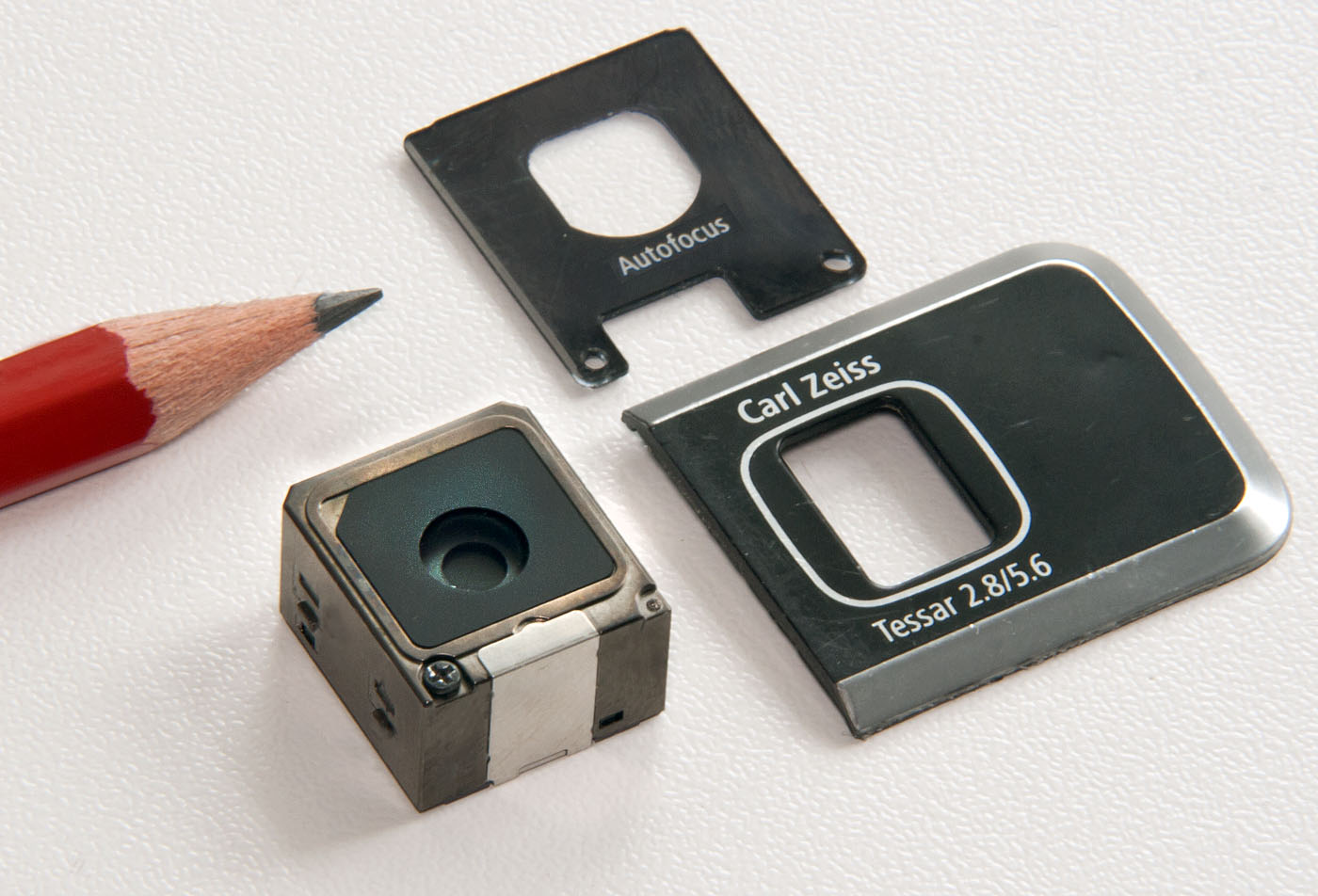

Das 5 Mp Kameramodul mit Autofokus, automatischer Helligkeitsregelung und einschwenkbarem Graufilter.
Abmessungen: 15,8x14,7x9 mm, Gewicht: 2,2 g

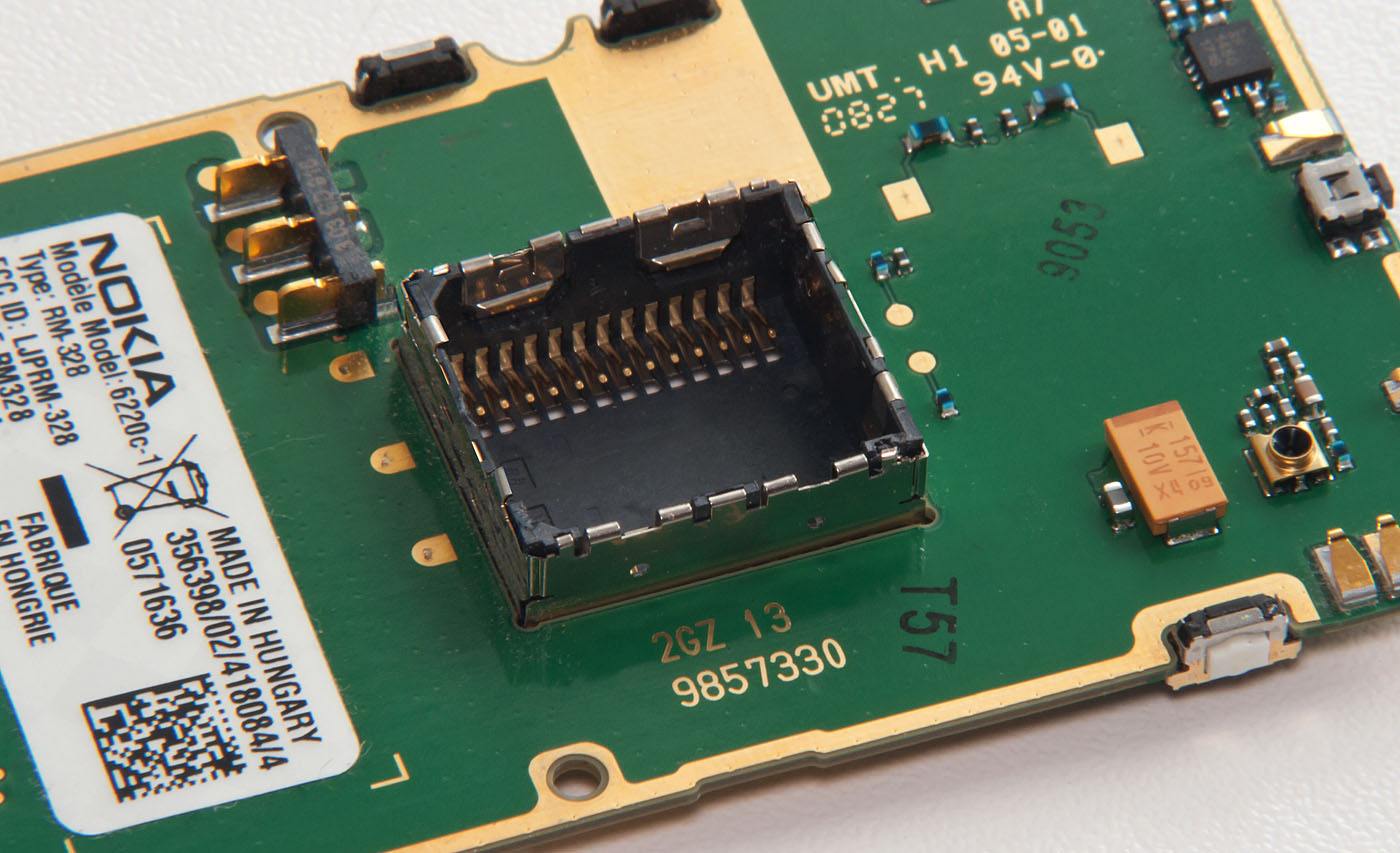

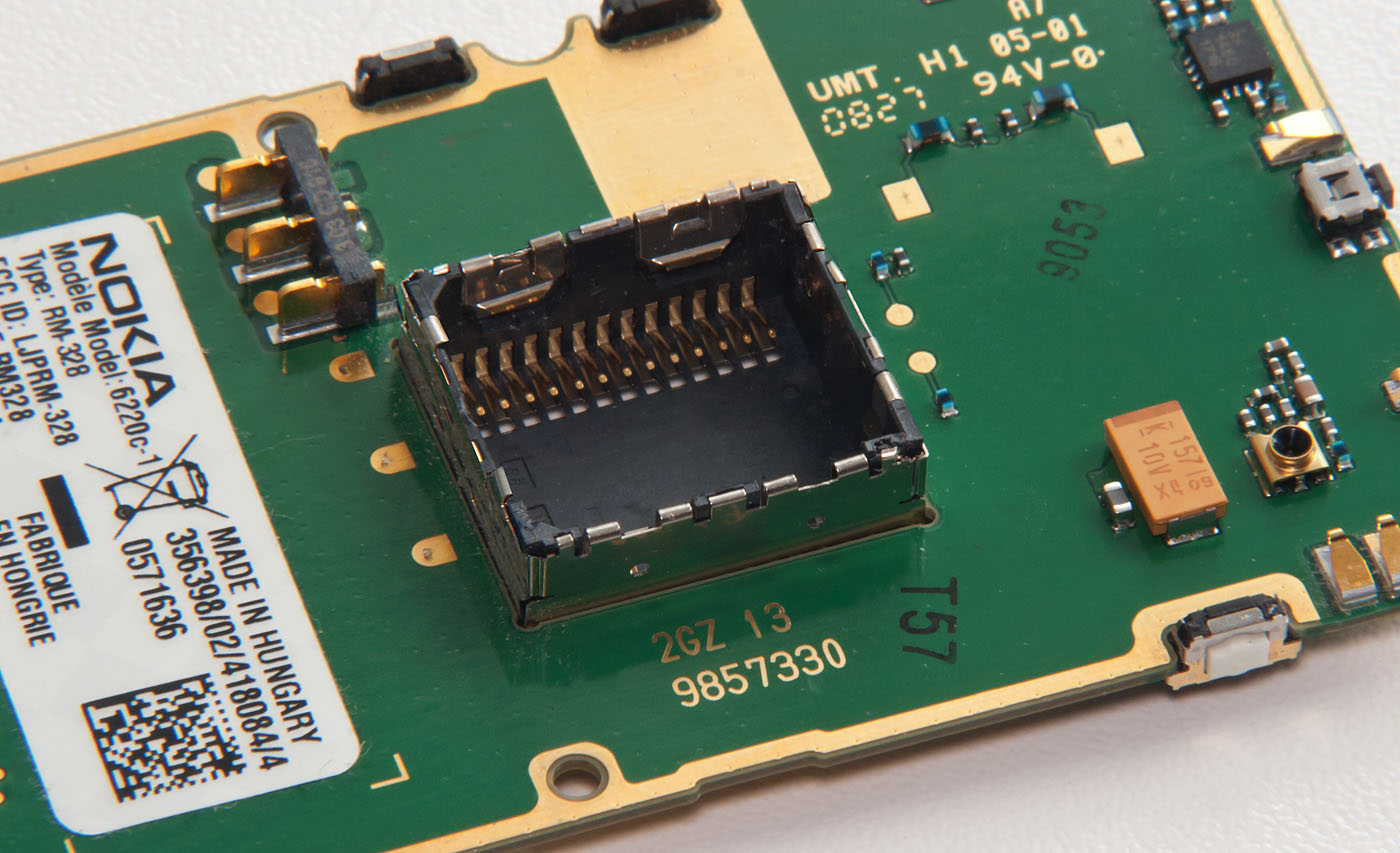

Die Steckfassung für das Kameramodul auf der Platine

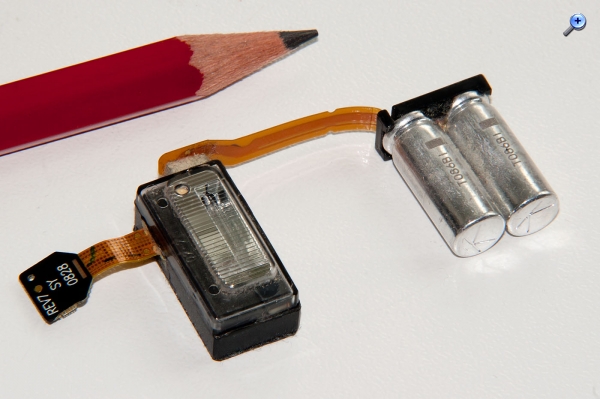

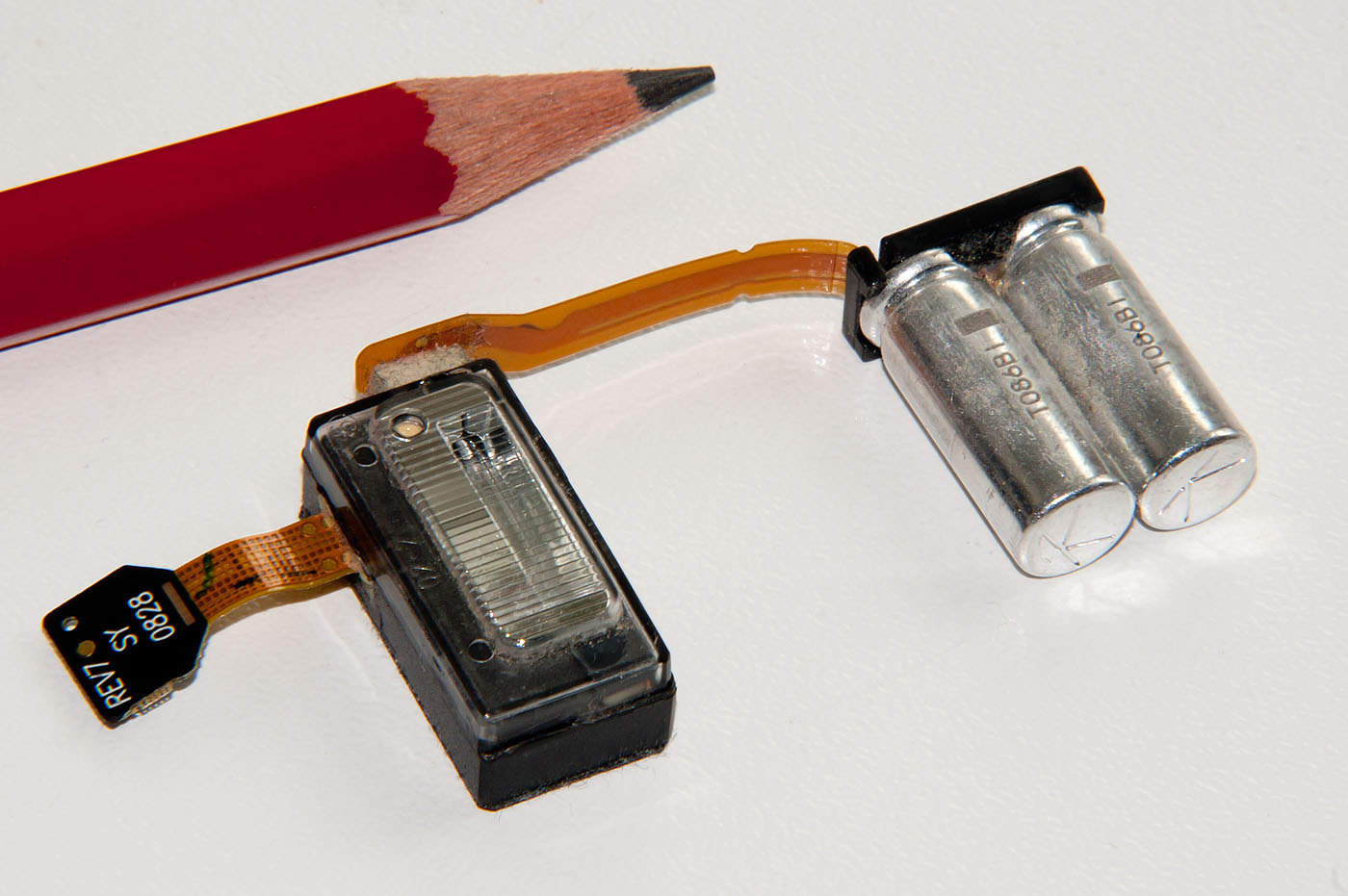

Das Elektronenblitz-Modul mit LED Hilfslicht und den Elektrolytkondensatoren.
Abmessungen Blitzmodul: 19,8x9,9x6,2 mm, Elkos: 17,5x12,7x6,2 mm
Gesamtgewicht: 4,2 g

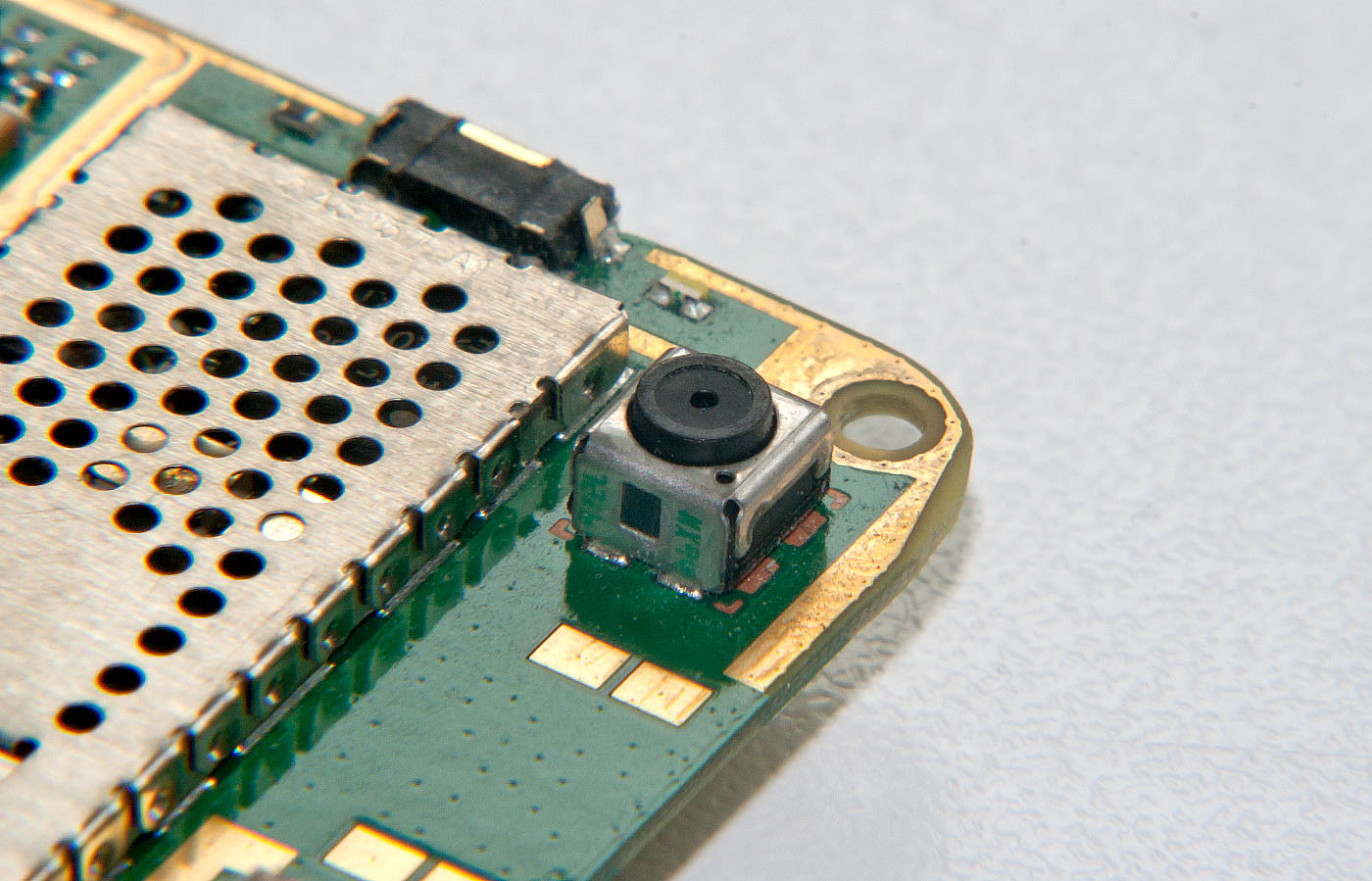

Die Frontkamera (Webcam) ist auf der Platine aufgelötet.
Abmessungen: 4,6x4,6x3,2 mm

Intressant finde ich, daß alle anderen Module gestreckt sind und daß Made in Hungary auf der Platine steht.

Liebe Grüße
Willi

Zuletzt bearbeitet am 26.03.13 11:17

Datei-Anhänge
6220_1.jpg 6220_1.jpg (533x)

Mime-Type: image/jpeg, 216 kB

6220_2.jpg 6220_2.jpg (425x)

Mime-Type: image/jpeg, 188 kB

6220_3.jpg 6220_3.jpg (420x)

Mime-Type: image/jpeg, 218 kB

6220_4.jpg 6220_4.jpg (437x)

Mime-Type: image/jpeg, 172 kB

6220_5.jpg 6220_5.jpg (440x)

Mime-Type: image/jpeg, 243 kB

28.03.13 00:18
Zipferlak

nicht registriert

28.03.13 00:18
Zipferlak

nicht registriert

Re: Nokia Photo-Handy 6220 Classic

Hallo Willi.

5 Jahre Haltbarkeit bei einem Fotoapparat sind schon ein Wort.
Überraschend ist für mich jedoch, wie klein eine elektronische Kamera gebaut sein kann und dennoch brauchbare Ergebnisse liefert.

Mein Vorschlag: In Kunstharz eingießen und so für die Nachwelt konservieren.

Grüsse

Martin
